Zyklus B Plan G94

Dieser Zyklus wird für einzelne Schnitte in Querrichtung verwendet. Die Achsen auf den Start-

Punkt positionieren. Dann fährt Z auf die Schnitt-Tiefe. Der Planschnitt wird ausgeführt. Z zieht

zurück. Beide Achsen fahren auf den Start-Punkt zurück. Kegel sind möglich mit der Adresse K

Beispiel: Code für rechtwinklige Planbewegung:

N2 G0 X102 Z3 ( Positionieren auf X102 Z3 )

G40 G94 X0 Z0 F0.2 ( Eilgang Z0, Vorschub auf X0, Vorschub auf Z3, Eilgang zurück auf X55 Z3 )

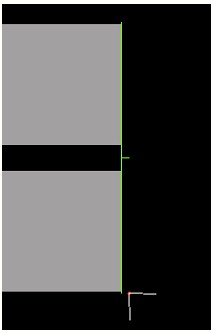

Planzyklus gerade im Dialog

Beispiel: Code für Schräge drehen

N2 G0 X102 Z3

G40 G94 K-30 X8 Z-3

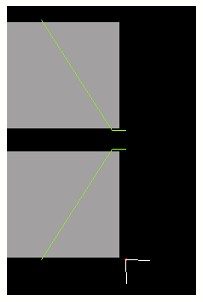

Planzyklus Schräge im Dialog
