Spiegeln Aus G501 ⁄ An G511
Der Spiegelbefehl G511 erlaubt das Spiegeln von Befehlen um eine beliebige Zentrumslinie.
Die Spiellinie wird nicht durch Skalieren oder Rotieren beinflusst.
Code: G511 X...... Z......
Mit X und Z wird die Achse und der Abstand der Spiegellinie zur aktuellen Nullpunkt definiert.
Im Befehl G511 muss mindestens ein X oder Z Befehl stehen.
Mit dem Befehl G501 wird Spiegeln abgewählt

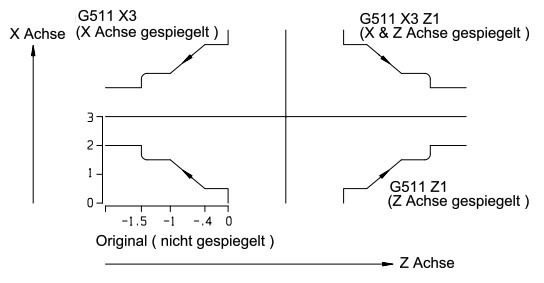

Original Werkzeugbahn
G0 X.5 Z0
G1 Z-.4
X-1.5 Z-1
Z-1.5R.1
X2
Z-2
