F6 Display - Anzeigeoptionen

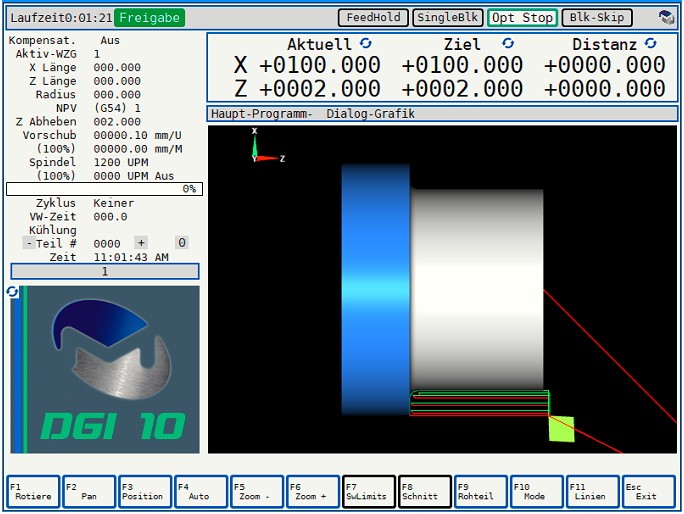

Mit F6 Display wechseln Sie in das Display Menü ⁄ Standard


F1 (Rotiere) Haupt Display Rotieren

F2 (Pan) Haupt-Display-Pan

F3 (Fenster) Haupt-Display-Fenster Zoom

F4 ist die Auto Zoom Funktion. Damit werden alle Bewegungen auf Fenstergrösse skaliert

F5 Durch drücken der Taste F5 Zoom- können Sie die Darstellung verkleinern

F6 Durch drücken der Taste F6 Zoom + können Sie die Darstellung vergrössern

F5 (Zoom-) Haupt-Display-Zoom-

F6 (Zoom+) Haupt-Display-Zoom+

F7 (SWLimit) Haupt-Display-SWLimit

F8 (SafeZone) Haupt-Display-SafeZone

F9 (Koordinat) Haupt-Display-Koordinat

F10 (Zeige WZG) Haupt-Display-Zeige WZG

F11 (Solid)  Haupt-Display-Solid

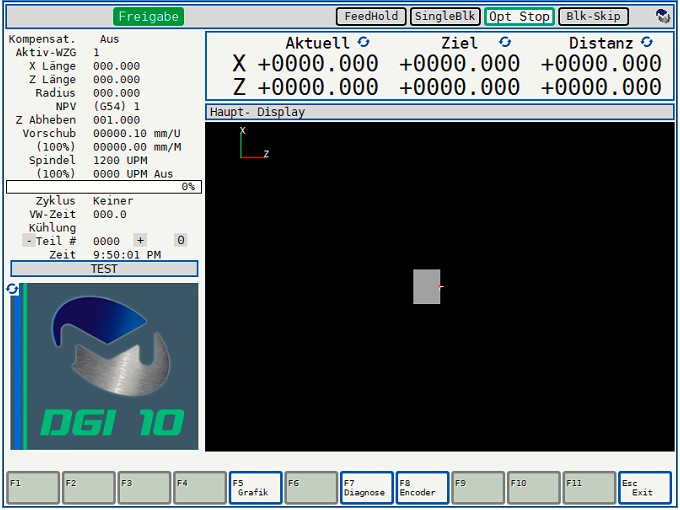

Die Display-Umschaltung ist mit F6 aus verschiedenen anderen Menüs möglich!

Ist der Control Parameter: Enable Modify Column Displays

( Aktiviert die F-Tasten für die Umschaltung der Achspositions-Anzeigen (Aktuell, Ziel, Distanz, Maschine, Messen, Ist-Position, keine, Schleppfehler) Grafik und Diagnose (Zustandsanzeige der Ein und Ausgänge)
gesetzt, erhalten Sie folgende Funktionstasten



Möchten Sie nur die Tasten für Grafik, Diagnose und Encoder anzeigen lassen, ist einmaliges einloggen
in die Set up Parameter notwendig. User: proto 3 und passwort: 3

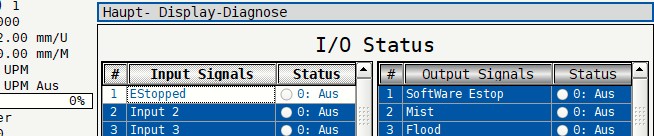

Nach Drücken von F7 erscheinen die Ausgang- und Eingangszustände ( I ⁄ O )


Eingänge

01 EStopped Not-Aus
04 Air Pressure Luftdruck-Kontrolle
05 Tool Change Werkzeugwechsel
06 Lube Fault Fehler Schmierung
07 Door Open Tür offen
08 Zero Speed Null-Drehzahl
09 Drive Fault Fehler Antrieb
10 Remote C-Start Externer Zyklus Start
11 Chuck Guard Open Futter Schutz offen
12 Z Home Switch Z Referenzschalter
13 Spindle Jog Spindel JOG
14 Jog 1
15 Jog 2
16 Jog 3
17 Jog 4
18 Manual Manuell
23 Edit Switch Editier-Schlüsselschalter
24 X Home Switch X Referenzschalter
29 Rapid Jog 1
30 Rapid Jog 2
31 Rapid Jog 3
32 Rapid Jog 4
33 RMT HDW AXIS 3
34 RmtHDW FOV1⁄SetUp Btn
35 RmtHDW FOV2⁄Chiller Fault
37 Z Drive OK Z Antrieb OK
38 X Drive OK X Antrieb OK
45 Rmt HDW Axis 1
46 Rmt HDW Axis 2
47 Rmt HDW Set Coord⁄Dig
48 Spindle Lube Pump (ML15)
55 Up to Speed Drehzahl erreicht
56
57
58
59
60
61
62 Turret Bit 1
63 Turret Bit 2
64 Turret Bit 3
65 Turret Bit 4
66 Turret Index Revolver indexiert
67 Turret Clamped Revolver geklemmt
68
69
70
71
72


Ausgänge

01 SoftWare Estop Software Not-Aus
02 Mist Sprühnebel-Kühlung
03 Flood Kühlmittelpumpe
04 CW Rechtslauf
05 CCW Linkslauf
06 Spindle Running Spindel ein
07 Spindle Allow Spindel Freigabe
08 Tool Change WZG-Wechsel
09 Allow Reset Freigabe Reset
10 InManual In Manuell
11 Delayed Estop Not-Aus verzögert
12 Spindle Reverse Spindelumkehr
13 Spindle Creep Spindel Schleichgang
17 End of Cycle Zyklusende
18 Misc Mcode Diverse MCode
15 Tap⁄Shift Gain
49 Spare Func1
50 Spare Func2
51 Spare Func3
52 Spare Func4
37 Z Drive Enable Z Antrieb ein
38 X Drive Enable X Antrieb ein
42 Axis Drive Enable Achs Antrieb ein
43 Pragati CW Pragati Revolver rechts
44 Pragati CCW Pragati Revolver links
