Schlicht-Zyklus G70
Mit dem Schlichtzyklus G70 kann eine vorher geschruppte Kontur mit einem Schlichtspan
nachgeschlichtet werden.
Code für den Schlicht-Zyklus:
G00 X###.### Z###.###
G70 P#### Q####
1. ( X,Z ) Start-Punkt Startpunkt des Schlichtzyklus
2. ( P ) Start-Satz Gibt den Start-Satz des Schlichtzyklus an
3. ( Q ) Ende-Satz Gibt den Endsatz des Schlichtzyklus an
 |
 |

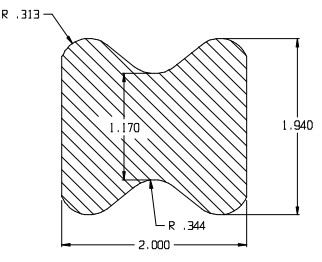

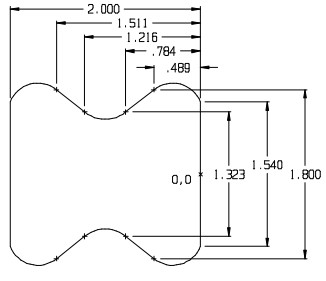

Beispielprogramm für das Teil in der obigen Grafik:
T0101
G99 F.01
G50 S2000
G96 S600
M3
M8
G0 X2.1 Z.1
P117=0
G71 P1 Q2 U.015 W0 I.025 K0 R0 V1.975 D.05 (Schrupp Zyklus)
N1 (Start Block)
G42
G0 X1.5394
G1 Z0
G3 R.313 Z-.489 X1.8004 .
G1 X1.3234 Z-.7835 .
G2 R.344 Z-1.2165 X1.3234 ( Kontur )
G1 X1.8004 Z-1.511 .
G3 R.313 Z-2 X1.5394 .
G1 R.3 AB180 .
X2.1
N2 (End Block)
T0202
G99 F.005
G50 S2000
G96 S900
M3
M8
G0 X2.1 Z.1 (Start Punkt)
G70 P1 Q2 (Schlicht Zyklus )
