F1 ( CAD ) Spezial-CAD einlesen Dialogprogrammierung
 |
Die linke Kontur wurde in einem CAD Programm erstellt und im Format DXF R12 unter dem Namen MLTEST.dxf gespeichert und in das Teile- verzeichnis der Steuerung kopiert |
Nach der Programmvorbereitung mit Rohteil 100 x 100 und Werkzeuganwahl gehen Sie mit

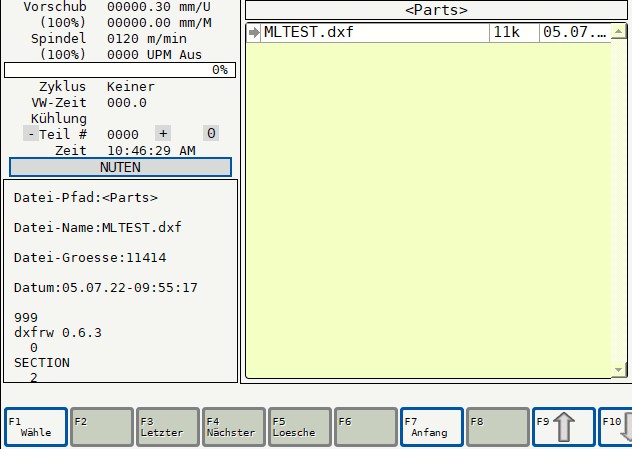

F9 Spezial zu F1 CAD und wählen Sie mit F1 die angezeigte Datei MLTEST.DXF aus

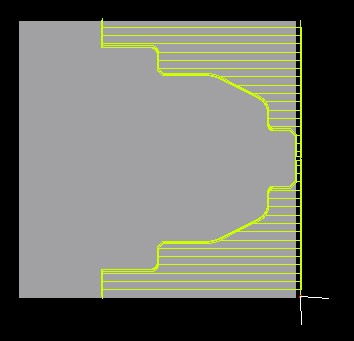

Sie erhalten in der Grafik folgendes Bild:
mit drücken von ESC werden die Elemente in das Programm eingelesen
Fügen Sie die gewünschte Schruppbearbeitung mit Startposition X100 Z2, eine Linie X0 und
am Ende eine Linie X100 und Ende Drehzyklus ein. Fertig.

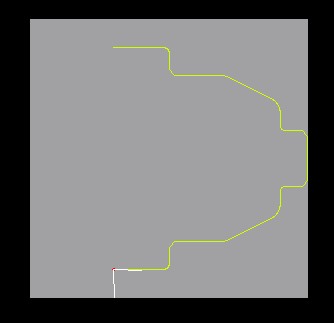

Drücken Sie Vorschau und Sie sehen folgende Grafik:

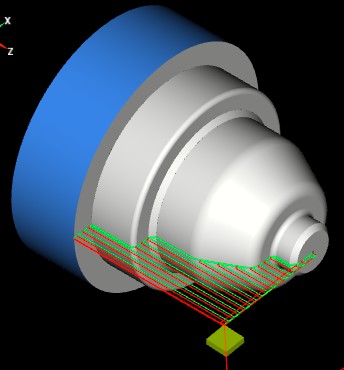

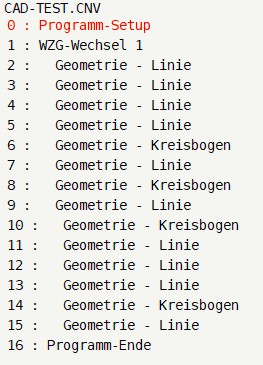

und bei der Programmprüfung folgende Ansicht:
