Schruppzyklus plan G72
Der Schruppzyklus plan ( parallel zur X-Achse ) gibt an, wie das Material in der Geometriedefinition
zwischen Start-Satz und Ende-Satz abgetragen werden soll.
N2 G0 X71 Z1 ( Start-Punkt )
P117=0 ( Rückzug Kontur )
G72 P9801 Q9901 U.3 W1 I0 K0 R1 V-3 D3 ( Zyklus )
N9801 ( Start-Satz )
G40
N3 G0 Z-60
N4 G1 X60
N5 G1 X40 Z-40
N6 G1 Z-30 ,R3
N7 G1 X30 ,R3
N8 G1 Z0 ,C1
N9 G1 X0
N9901 ( Ende-Satz )
N10 M5
M9
(END OF O1001)

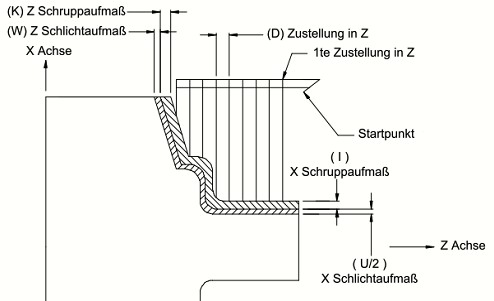

Beschreibung:
N2Startpunkt für den Schruppzyklus
P117= 0 für Rückzug an Kontur ⁄ 1 für Rückzug unter 45 Grad
bei 45 Grad Rückzug darf das Teil keine Taschen haben
G72 Code für Zyklus
P9801 Start der Geometrie ( Wert zwischen 0 und 9999 )
Q9901 Ende der Geometrie ( Wert zwischen 0 und 9999 )
U Schlichtaufmass in X
W Schlichtaufmass in Z
I Vorschlichtaufmass in X
K Vorschlichtaufmass in Z
R Rückzugsbetrag
V 1te Position in Z
D Zustellbetrag in Z

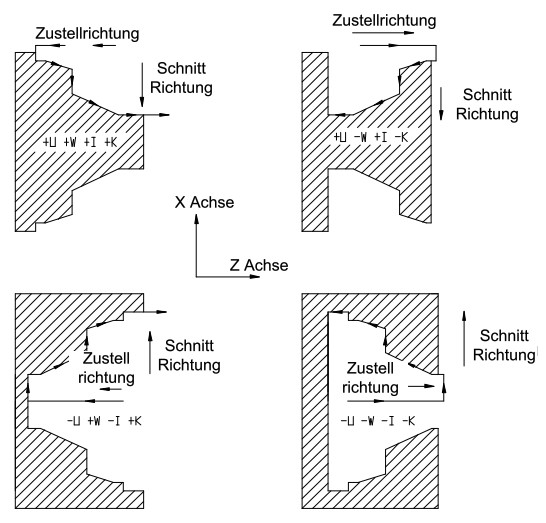

Beispiele Schruppzyklus Plan ( Zustellung in Z, Schnittrichtung parallel zu X )
