F3 (Tangente) Fräsen-Geometrie-Tangente

Tangenten an Kreise ( Linie oder Kreisbogen möglich )

Der Bildschirm F3 (Tangenten) wird verwendet, um die für eine Tangente erforderlichen Schnitt-

punkte zu berechnen ( Bogen oder Tangente zwischen zwei Bögen ).

Wenn diese Funktion verwendet wird, werden der erste Bogen und die Tangent-Linie oder Kreis-

bogen in das Programm eingetragen. Die zweite Bogen- information wird nur für Berechnungs-

zwecke verwendet.

Diese Funktion wurde entwickelt, um eine Reihe von Tangentenlinien oder Bögen hintereinander

zu programmieren. Daher ist normalerweise ein Tangentenlinien- oder Tangentenbogenbefehl

gefolgt von einem Bogenbefehl, der den zweiten Bogen beschreibt, erforderlich.

Um den rechten und linken Schnittpunkt zu bestimmen, ziehen Sie eine Linie, die die Mittelpunkte

der beiden Bögen in Richtung der Werkzeugbewegung verbindet.

Bestimmen Sie dann, ob die gewünschten Punkte sich rechts oder links von dieser Linie befinden,

und geben Sie diese Befehle ein.

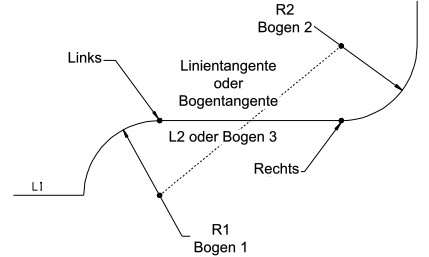

Die allgemeine Reihenfolge für die obige Kontur ist wie folgt

Satz 1 Linie L1

Satz 2 Tangente oder Bogen beschreibt Bogen R1 und Linie L2 oder Bogen 3

Satz 3 Bogen R2

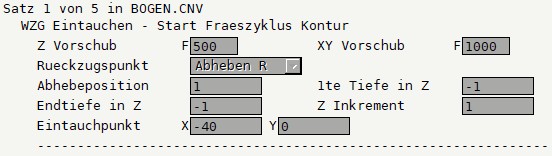

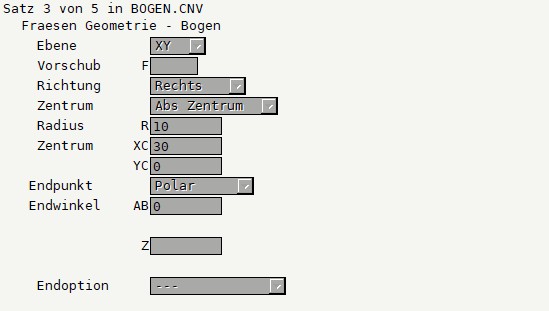

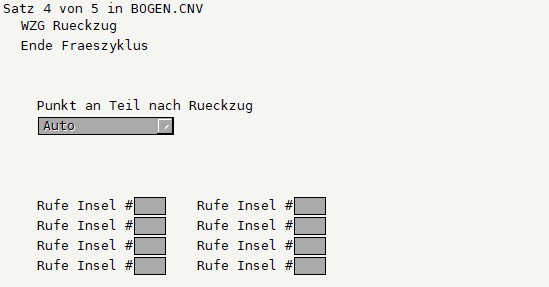

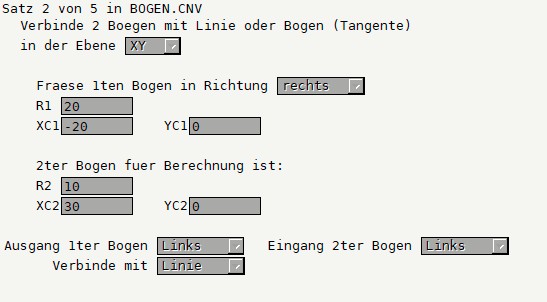

Beispiel:

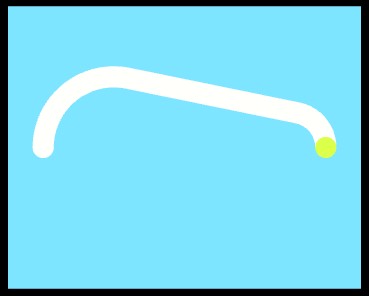

Ergebnis diese Programms

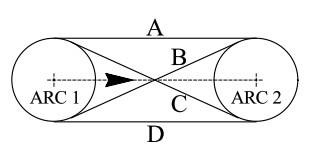

Tangenten-Linie

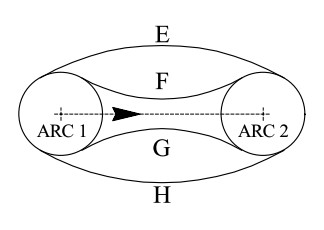

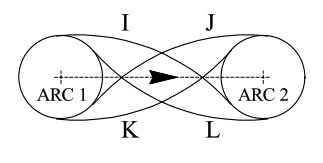

Tangenten-Bogen
