Einführung
Eine Gruppe von Befehlen an die CNC um die Maschine zu steuern, wird Programm
genannt. Durch spezifische Wegbefehle wird das Werkzeug entlang einer Linie oder
eines Bogens bewegt und durch Eingabe von Maschinenfunktionen werden Spindel oder
Kühlmittel ein oder ausgeschaltet oder ein Werkzeugwechsel ausgeführt
Die Funktion einer Werkzeugbewegung entlang einer Linie oder eines Bogens wird
Interpolation genannt

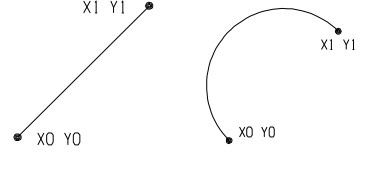

Linear Interpolation Kreis-Interpolation
Bei Ausführung des Befehles wird das Werkzeug mittels einer Linear- oder Kreisinterpolation
auf die vorgegebene Position bewegt. Die Positionen werden als Koordinaten-Werte im
rechtwinkligen Kartesischen Koordinatensystem eingegeben.
Koordinaten
Folgende Koordinatensysteme stehen zur Verfügung

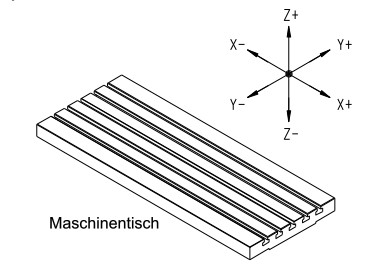

1. Maschinen-Koordinaten-System

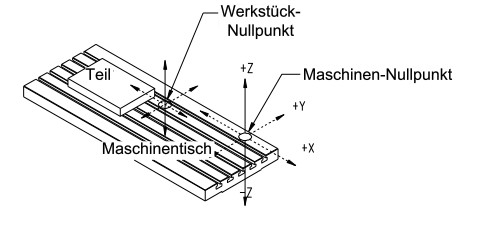

2. Werkstück-Koordinaten-System

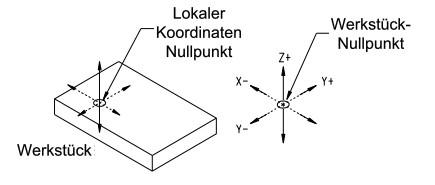

3. Lokales Koordinatensystem

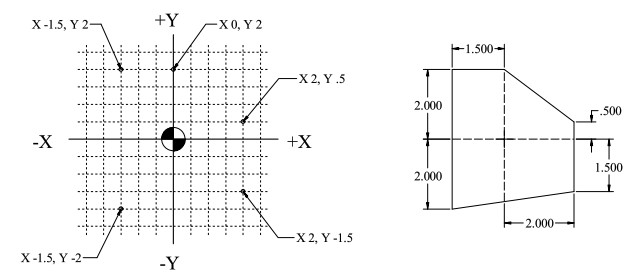

Die gewünschte Endposition für das Werkzeug wird mit einem Koordinatenwert in Bezug
auf eines der oberen Koordinatensysteme vorgegeben. Der Wert besteht aus jeweils einer
Postion für X, Y und Z Achse. Koordinaten können sowohl absolut als auch inkremental
eingegeben werden.

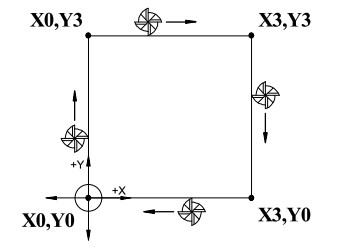

In Absolut bewegt sich das Werkzeug in einer Distanz zum Nullpunkt des
Koordinatensystems.

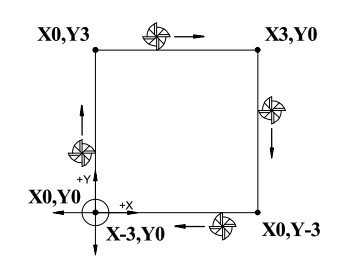

In Inkremental fährt das Werkzeug eine Distanz vom aktuellen Punkt.
