Maschinenbeschreibung Technische Daten:

  VM2515 VM3018 VM4020 VM5020
Verfahrweg X 635 mm 762 mm 1016 mm 1270 mm
Verfahrweg Y 380 mm 457 mm 508 mm 508 mm
Verfahrweg Z 508 mm 508 mm 508 mm 508 mm
Abstand Tisch Spindel 100 - 610 mm 100 - 610 mm 100 - 610 mm 100 - 610 mm
Tischgrösse 762 x 406 mm 860 x 457 mm 1168 x 508 mm 1320 x 508 mm
Tischbelastung 650 kg 780 kg 900 kg 900 kg
Eilgänge 24 m ⁄ min 24 m ⁄ min 24 m ⁄ min 24 m ⁄ min
Spindel m. Riemen SK40 Big Plus SK40 Big Plus SK40 Big Plus SK40 Big Plus
Spindel UpM 10.000 10.000 10.000 10.000
Spindelmotor 11 kW 15 kW 15 kW 15 kW
WZG-Wechsler Schwenkarm Schwenkarm Schwenkarm Schwenkarm
Anzahl WZGe 20 20 20 20
WZG Durchmesser
max		 89 mm 89 mm 89 mm 89 mm
WZG Durchmesser
max bei freien Nebenplätzen		 127 mm 127 mm 127 mm 127 mm
WZG Länge ⁄ Gewicht 250 mm ⁄ 7 kg 250 mm ⁄ 7 kg 250 mm ⁄ 7 kg 250 mm ⁄ 7 kg

Maschinengewicht 2800 kg 3900 kg 4050 kg 4180 kg

Spannung
208-240 VAC		 40 A 50 A 50 A 50 A
Transformator 16 KVA 20 KVA 20 KVA 20 KVA

Kühlmitteltank 60 Ltr 121 Ltr 121 Ltr 121 Ltr
Spindelkühler
( Option )		 20 Ltr 20 Ltr 20 Ltr 20 Ltr

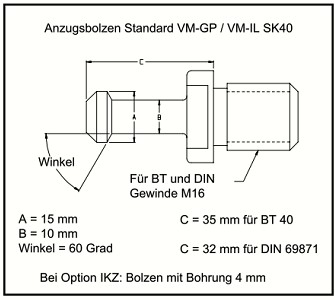

Anzugsbolzen:
