Einlesen von CAD Daten ( DXF - Iges )
Bewegen Sie den Cursor auf die entsprechende Datei
Um Z Werte aus der DXF Datei zu entfernen, wahlen Sie F2
Drücken Sie F1 für Auswahl und Einlesen der Geometrie, dann erfolgt die Darstellung in der Grafik.

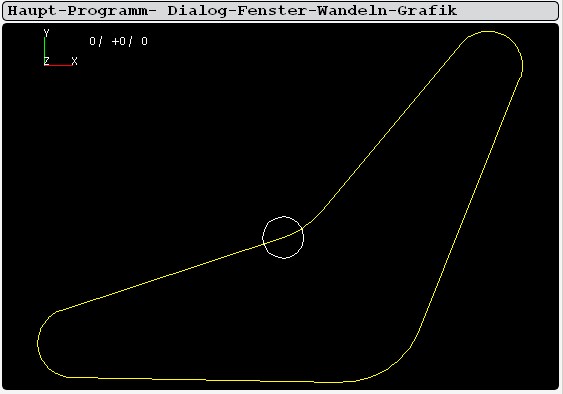

Die Zeichnung wird auf dem Bildschirm in der XY Ebene dargestellt.

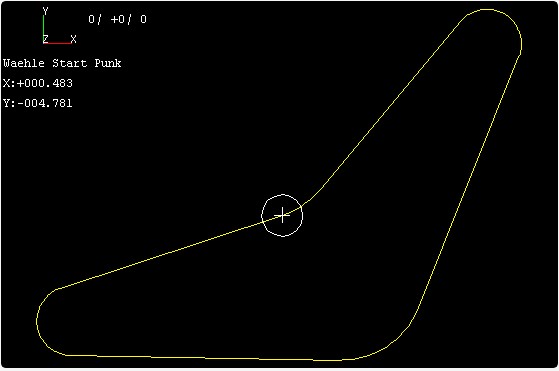

Drücken Sie dann F1 WZ-Bahn, bewegen Sie den Cursor auf den gewünschten Startpunkt und
drücken Sie Enter. Bewegen Sie dann den Cursor in die gewünschte Fräsrichtung und drücken Sie
Enter.
Alle Elemente die zu dieser Kontur gehören, werden in das Programm eingelesen und
ein Start und Endesatz werden erstellt.
Ändern Sie die Sätze entprechend ( Frästiefe, Zustellung, Kompensation, Optionen usw )

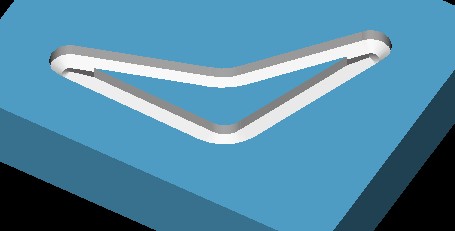

Kontur nur Innen gefräst

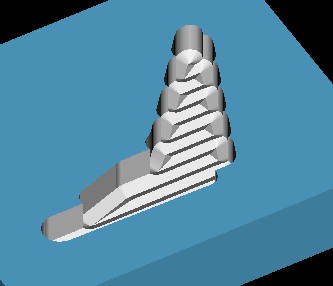

Mit der Option Ausräumen die Tasche ausgeräumt mit Schlichtaufmass 0.5 mm
Dann alle Sätze der Kontur mit Anfang und Ende markiert und kopiert, im Startsatz die Option
Ausräumen mit F3 entfernt und die Kontur nachgeschlichtet
