Dialogprogrammierung

Dieser Abschnitt enhält Diagramme der Dialog-Eingabefenster und die entsprechenden Erklärungen dazu. Es werden nicht alle möglichen Kombinationen der Eingabefenster dargestellt und erklärt, da die meisten Fenstereingaben selbsterklärend sind und keiner weiteren Beschreibung bedürfen.

Felder mit erforderlichen Eingaben sind roter Schrift markiert und wechseln nach einer Eingabe in schwarz.

Dialogprogramme werden immer mit der Erweiterung *.CNV abgespeichert

Zu jedem Dialogprogramm gehört eine Textprogramm, das den verarbeitbaren Code enthält.

Das verarbeitbare CNC-Textprogramm wird aus dem Dialogprogramm erstellt. Änderungen in einem Dialog-Programm erstellen automatisch ein neues Textprogramm, das die entsprechenden Änderungen enthält. Das Textprogramm kann angezeigt und geändert werden.

Hinweis: Diese Änderungen werden nicht in das Dialogprogramm zurückgeführt.

Werden nach einer Änderung im Textprogramm Änderungen in dem dazugehörigen Dialogprogramm vorgenommen, wird das Programm neu erstellt und Ihre zuvor vorgenommenen Änderungen am Text- programm durch das Neu-Posten überschrieben.

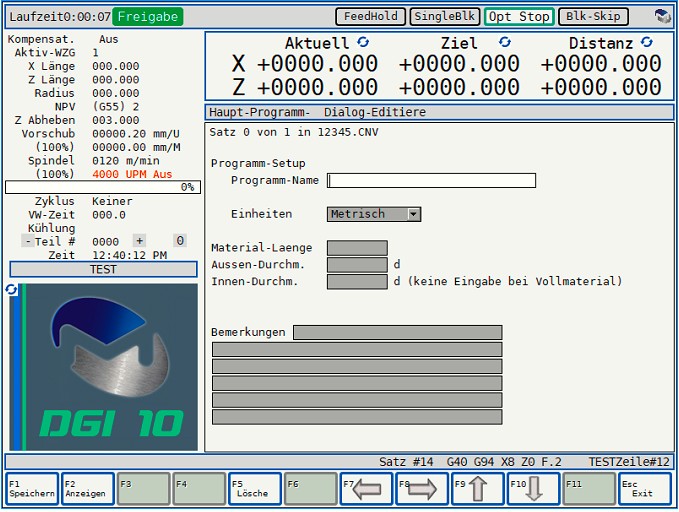

Wählen Sie F8 Programm - F2 Dialog - F2 Neu, geben Sie eine Programmnummer oder einen Namen ein und bestätigen Sie mit Enter. Das Programm Setup-Fenster öffnet sich. Dieses Fenster erscheint am Anfang eines jeden neuen Programmes.


Unter Programm Name kann eine Zeichnungsnummer oder ein Name für das Teil eingeben werden. Mit Einheiten bestimmen Sie, ob Sie in Metrisch oder Zoll arbeiten wollen.

Für die Grafik kann das Rohteil mit Länge, Aussendurchmesser und Ooptional mit einer Bohrung definiert werden

Die Dateneingabe wird immer mit dem Befehl F1 Speichern abgeschlossen. Erhalten Sie für ein Eingabefeld die Option F3 Wechseln, so können für dieses Feld weitere Optionen ausgewählt werden.

Inhaltsverzeichnis:

Programm Setup
F1 ( Pos ) Einfaches Positionieren
F2 ( Lang ) Längsdreh-Zyklen
         F1 (Start) Drehzyklen längs
         F2 ( Linie ) Kontur Linie
         F3 ( Bogen ) Kontur Kreisbogen
         F4 (Tangente) Kontur Tangente
         F5 ( Kreisgen ) Kontur Kreisgenerator
         F6 ( Ende ) Ende Längsdreh-Zyklus
         F8 ( Schlicht ) Schlichten der Kontur
         F10 ( Zyklus A ) Einmal Zyklus längs
         F3 ( Plan ) Plandreh-Zyklen
                  F1 (Start) Drehzyklen plan
                  F2 ( Linie ) Kontur Linie
                  F3 ( Bogen ) Kontur Kreisbogen
                  F4 (Tangente) Kontur Tangente
                  F5 ( Kreisgen ) Kontur Kreisgenerator
                  F6 ( Ende ) Ende Plandreh-Zyklus
                  F8 ( Schlicht ) Schlichten der Kontur
                  F10 ( Zyklus B ) Einmal Zyklus plan
         F4 ( Gewinde ) Gewindedrehen
                  F1 ( Mehrfach ) Mehrfach-Zyklus
                  F2 ( Zyklus 1 ) Einfach-Zyklus
                  F3 ( Linie ) Auf Linie
         F5 ( Bohren ) Bohrzyklen
                  1 Bohren Zentrieren
                  2 Bohren Verweilzeit
                  3 Bohren Entspänen
                  4 Bohren Spänebrechen
                  5 Planstech-Zyklus
                  6 Ausbohren
                  7 Ausbohren m. Verweilzeit
                  8 Gewindebohren rechts
                  9 Gewindebohren links
                  10 Längsstech-Zyklus
         F6 ( Nute ) Nuten-Stechen
         F7 ( WZ-Wechsl ) Werkzeugwechsel
         F8 ( U-Prog ) Unterprogramm aufrufen
         F9 ( Spezial ) Aufruf Spezialfunktionen
                  F1 ( CAD ) Spezial-CAD einlesen
                  F3 ( Skaliern ) Spezial-Skalieren
                  F4 ( Rotation ) Spezial-Rotation
                  F5 ( Spiegeln ) Spezial-Spiegeln
                  F6 ( FNP ) Spezial-Freier Nullpunkt
         F10 ( Divers ) Diverse Eingaben
