****** P0103.CNV ******
Satz 0 von 31
Programm Setup

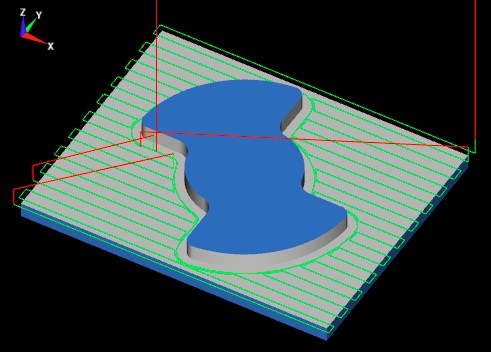

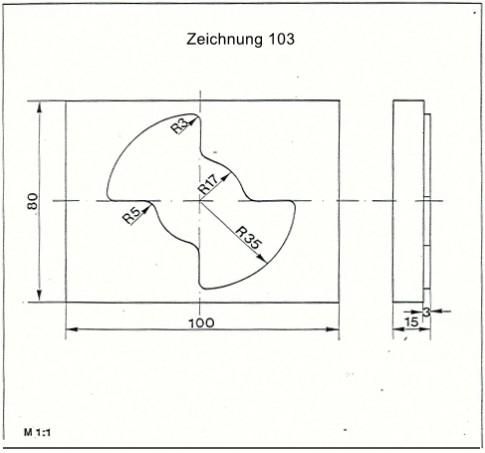

Programm Name [ZEICHNUNG 103 ]
Einheiten [Metrisch]
Rohteil
X Min[-50 ] Y Min[-40 ] Z Min[-10 ]
X Max[50 ] Y Max[40 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[SCHAFT DIA 6 ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 31
Werkzeug-Wechsel
WZG [Offset-Aufruf]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Stop-Befehl [---]
Spindel Drehzahl S[6000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 31
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[500 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-5 ]
1te Z Tiefe [-5 ]
Z Inkrement [5 ]
Eintauchpunkt X[-55 ] Y[0 ]
Kompensation [Auto Links]
Optionen [Ausraeumen 1]
XY Vorschub F[500 ]
Schnittbreite [4 ]
Schlichtaufmass [.5 ]
------------------------------------------
Satz 3 von 31
Fraesen Geometrie - Linie
Vorschub F[500 ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[-45 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 4 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[55 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 5 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[45 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 6 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[-55 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 7 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[0 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 8 von 31
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[1 ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 9 von 31
Insel-Anfang
Insel Nummer #[1 ]
X Eintauchpunkt X[-28 ]
Y Eintauchpunkt Y[0 ]
Kompensation [Auto Rechts]
------------------------------------------
Satz 10 von 31
Fraesen Geometrie - Linie
Vorschub F[300 ]
Koordinaten [Kartesisch]
X-Achse X[-17 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[5 ]
Linie zurueck [Aus]
------------------------------------------
Satz 11 von 31
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[17 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[0 ]
Y[-17 ]
Z[ ]
Endoption [Verrunden] Radius [5 ]
------------------------------------------
Satz 12 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[-35 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[3 ]
Linie zurueck [Aus]
------------------------------------------
Satz 13 von 31
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[35 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[35 ]
Y[0 ]
Z[ ]
Endoption [Verrunden] Radius [3 ]
------------------------------------------
Satz 14 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[17 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[5 ]
Linie zurueck [Aus]
------------------------------------------
Satz 15 von 31
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[17 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[0 ]
Y[17 ]
Z[ ]
Endoption [Verrunden] Radius [5 ]
------------------------------------------
Satz 16 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[35 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[3 ]
Linie zurueck [Aus]
------------------------------------------
Satz 17 von 31
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[35 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[-35 ]
Y[0 ]
Z[ ]
Endoption [Verrunden] Radius [3 ]
------------------------------------------
Satz 18 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[5 ]
Endwinkel AB[0 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 19 von 31
Ende Insel
Punkt an Teil nach Rueckzug
[Auto]
------------------------------------------
Satz 20 von 31
WZG Eintauchen - Start Fraeszyklus Kontur
Z Vorschub F[300 ] XY Vorschub F[500 ]
Rueckzugspunkt [Abheben R]
Abhebeposition [1 ] 1te Tiefe in Z [-5 ]
Endtiefe in Z [-5 ] Z Inkrement [5 ]
Eintauchpunkt X[-28 ] Y[0 ]
----------------------------------------------------------------
Ausraeum Optionen [---]
----------------------------------------------------------------
Wand Option (nur m. Kompensation)[---]
----------------------------------------------------------------
Kompensation [Auto rechts]
------------------------------------------
Satz 21 von 31
Fraesen Geometrie - Linie
Vorschub F[500 ]
Koordinaten [Kartesisch]
X-Achse X[-17 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[5 ]
Linie zurueck [Aus]
------------------------------------------
Satz 22 von 31
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[17 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[0 ]
Y[-17 ]
Z[ ]
Endoption [Verrunden] Radius [5 ]
------------------------------------------
Satz 23 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[-35 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[3 ]
Linie zurueck [Aus]
------------------------------------------
Satz 24 von 31
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[35 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[35 ]
Y[0 ]
Z[ ]
Endoption [Verrunden] Radius [3 ]
------------------------------------------
Satz 25 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[17 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[5 ]
Linie zurueck [Aus]
------------------------------------------
Satz 26 von 31
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[17 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[0 ]
Y[17 ]
Z[ ]
Endoption [Verrunden] Radius [5 ]
------------------------------------------
Satz 27 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[35 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[3 ]
Linie zurueck [Aus]
------------------------------------------
Satz 28 von 31
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[35 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[-35 ]
Y[0 ]
Z[ ]
Endoption [Verrunden] Radius [3 ]
------------------------------------------
Satz 29 von 31
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[8 ]
Endwinkel AB[0 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 30 von 31
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 31 von 31
Programm Ende
Spindel aus [Ja]
Kuehlung aus [Ja]
Z auf Ref-Punkt [Ja]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
