****** P0102.CNV ******
Satz 0 von 23
Programm Setup
Programm Name [TEST102 ]
Einheiten [Metrisch]

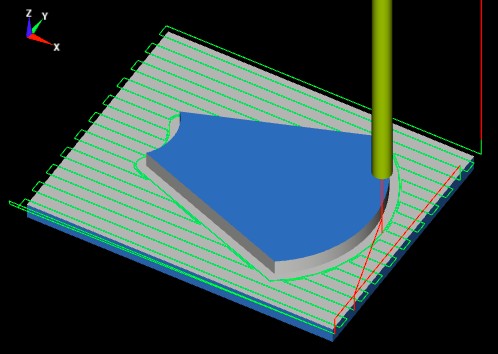

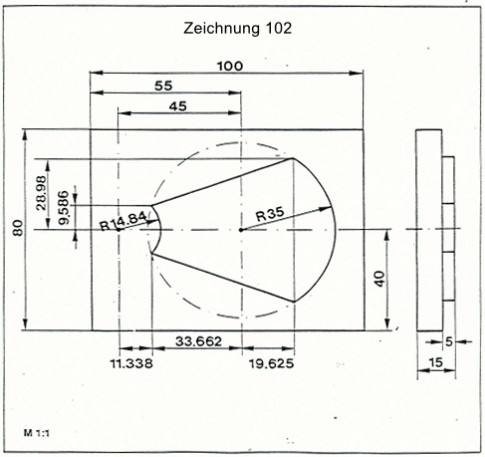

Rohteil
X Min[0 ] Y Min[-40 ] Z Min[-10 ]
X Max[100 ] Y Max[40 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[ROHTEIL 100 X 80 ]
[0 MITTE LINKS ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 23
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[5000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 23
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[200 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-5 ]
1te Z Tiefe [-5 ]
Z Inkrement [5 ]
Eintauchpunkt X[-5 ] Y[-45 ]
Kompensation [Auto Links]
Optionen [Ausraeumen 1]
XY Vorschub F[1000 ]
Schnittbreite [4 ]
Schlichtaufmass [.5 ]
------------------------------------------
Satz 3 von 23
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[105 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 4 von 23
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[45 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 5 von 23
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[-5 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 6 von 23
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[-45 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 7 von 23
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[1 ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 8 von 23
Insel-Anfang
Insel Nummer #[1 ]
X Eintauchpunkt X[90 ]
Y Eintauchpunkt Y[0 ]
Kompensation [Auto Rechts]
------------------------------------------
Satz 9 von 23
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[35 ]
Zentrum XC[55 ]
YC[0 ]
Endpunkt [Absolut]
X[74.625 ]
Y[28.98 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 10 von 23
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[21.338 ]
Y-Achse Y[9.586 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[.1 ]
Linie zurueck [Aus]
------------------------------------------
Satz 11 von 23
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Rechts]
Zentrum [Abs Zentrum]
Radius R[14.84 ]
Zentrum XC[10 ]
YC[0 ]
Endpunkt [Absolut]
X[21.338 ]
Y[-9.586 ]
Z[ ]
Endoption [Verrunden] Radius [.1 ]
------------------------------------------
Satz 12 von 23
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[74.625 ]
Y-Achse Y[-28.98 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 13 von 23
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[35 ]
Zentrum XC[55 ]
YC[0 ]
Endpunkt [Absolut]
X[90 ]
Y[0 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 14 von 23
Ende Insel
Punkt an Teil nach Rueckzug
[Auto]
------------------------------------------
Satz 15 von 23
WZG Eintauchen - Start Fraeszyklus Kontur
Z Vorschub F[200 ] XY Vorschub F[500 ]
Rueckzugspunkt [Abheben R]
Abhebeposition [1 ] 1te Tiefe in Z [-5 ]
Endtiefe in Z [-5 ] Z Inkrement [5 ]
Eintauchpunkt X[90 ] Y[0 ]
----------------------------------------------------------------
Ausraeum Optionen [---]
----------------------------------------------------------------
Wand Option (nur m. Kompensation)[---]
----------------------------------------------------------------
Kompensation [Auto rechts]
------------------------------------------
Satz 16 von 23
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[35 ]
Zentrum XC[55 ]
YC[0 ]
Endpunkt [Absolut]
X[74.625 ]
Y[28.98 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 17 von 23
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[21.338 ]
Y-Achse Y[9.586 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[.1 ]
Linie zurueck [Aus]
------------------------------------------
Satz 18 von 23
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Rechts]
Zentrum [Abs Zentrum]
Radius R[14.84 ]
Zentrum XC[10 ]
YC[0 ]
Endpunkt [Absolut]
X[21.338 ]
Y[-9.586 ]
Z[ ]
Endoption [Verrunden] Radius [.1 ]
------------------------------------------
Satz 19 von 23
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[74.625 ]
Y-Achse Y[-28.98 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 20 von 23
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[35 ]
Zentrum XC[55 ]
YC[0 ]
Endpunkt [Absolut]
X[90 ]
Y[0 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 21 von 23
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 22 von 23
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[ ]
Z-Achse Z[20 ]
------------------------------------------
Satz 23 von 23
Programm Ende
Spindel aus [Ja]
Kuehlung aus [Ja]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
