****** P0105.CNV ******
Satz 0 von 29
Programm Setup

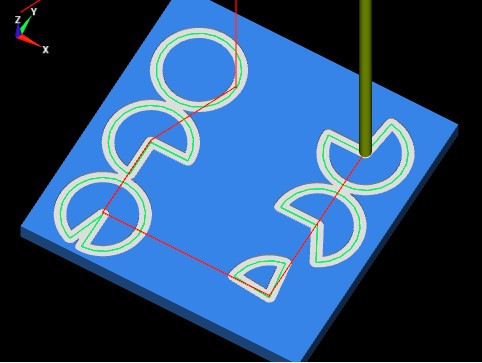

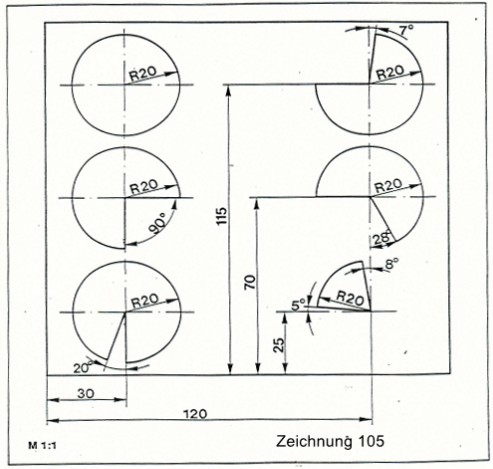

Programm Name [ZEICHNUNG 105 ]
Einheiten [Metrisch]
Rohteil
X Min[0 ] Y Min[0 ] Z Min[-10 ]
X Max[150 ] Y Max[150 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[KREISE UND KREISBÖGEN POLAR ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 29
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-1 ]
1te Z Tiefe [-1 ]
Z Inkrement [1 ]
Eintauchpunkt X[50 ] Y[115 ]
Kompensation [Aus]
Optionen [---]
------------------------------------------
Satz 2 von 29
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[200 ]
Richtung [Rechts]
Zentrum [Abs Zentrum]
Radius R[20 ]
Zentrum XC[30 ]
YC[115 ]
Endpunkt [Absolut]
X[50 ]
Y[115 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 3 von 29
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 4 von 29
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-1 ]
1te Z Tiefe [-1 ]
Z Inkrement [1 ]
Eintauchpunkt X[30 ] Y[70 ]
Kompensation [Aus]
Optionen [---]
------------------------------------------
Satz 5 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[20 ]
Endwinkel AB[0 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 6 von 29
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[20 ]
Zentrum XC[30 ]
YC[70 ]
Endpunkt [Polar]
Endwinkel AB[270 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 7 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[20 ]
Endwinkel AB[90 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 8 von 29
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 9 von 29
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-1 ]
1te Z Tiefe [-1 ]
Z Inkrement [1 ]
Eintauchpunkt X[30 ] Y[25 ]
Kompensation [Aus]
Optionen [---]
------------------------------------------
Satz 10 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[20 ]
Endwinkel AB[-90 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 11 von 29
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[20 ]
Zentrum XC[30 ]
YC[25 ]
Endpunkt [Polar]
Endwinkel AB[250 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 12 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[30 ]
Y-Achse Y[25 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 13 von 29
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 14 von 29
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-1 ]
1te Z Tiefe [-1 ]
Z Inkrement [1 ]
Eintauchpunkt X[120 ] Y[25 ]
Kompensation [Aus]
Optionen [---]
------------------------------------------
Satz 15 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[20 ]
Endwinkel AB[98 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 16 von 29
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[20 ]
Zentrum XC[120 ]
YC[25 ]
Endpunkt [Polar]
Endwinkel AB[175 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 17 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[120 ]
Y-Achse Y[25 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 18 von 29
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 19 von 29
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-1 ]
1te Z Tiefe [-1 ]
Z Inkrement [1 ]
Eintauchpunkt X[120 ] Y[70 ]
Kompensation [Aus]
Optionen [---]
------------------------------------------
Satz 20 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[20 ]
Endwinkel AB[298 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 21 von 29
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[20 ]
Zentrum XC[120 ]
YC[70 ]
Endpunkt [Polar]
Endwinkel AB[180 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 22 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[120 ]
Y-Achse Y[70 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 23 von 29
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 24 von 29
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-1 ]
1te Z Tiefe [-1 ]
Z Inkrement [1 ]
Eintauchpunkt X[120 ] Y[115 ]
Kompensation [Aus]
Optionen [---]
------------------------------------------
Satz 25 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[20 ]
Endwinkel AB[180 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 26 von 29
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[20 ]
Zentrum XC[120 ]
YC[115 ]
Endpunkt [Polar]
Endwinkel AB[83 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 27 von 29
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[120 ]
Y-Achse Y[115 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 28 von 29
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 29 von 29
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
