****** P0106.CNV ******
Satz 0 von 9
Programm Setup

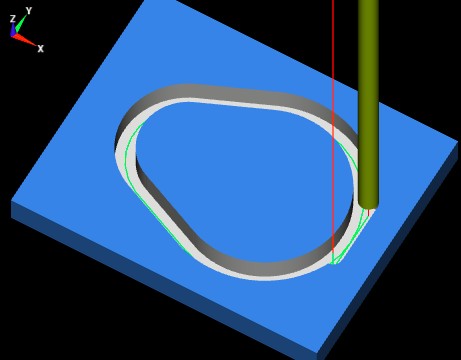

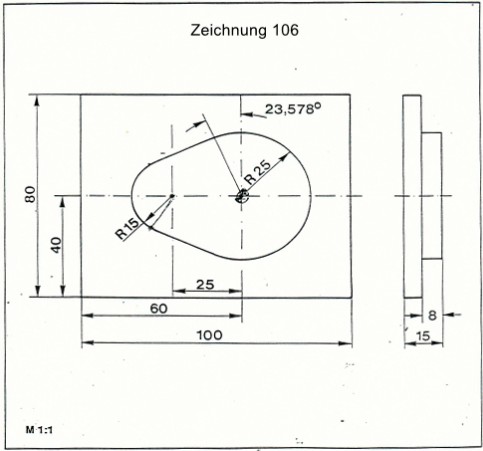

Programm Name [ZEICHNUNG 106 ]
Einheiten [Metrisch]
Rohteil
X Min[0 ] Y Min[-40 ] Z Min[-10 ]
X Max[100 ] Y Max[40 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[TANGENTEN ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 9
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[5000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 9
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-8 ]
1te Z Tiefe [-8 ]
Z Inkrement [8 ]
Eintauchpunkt X[85 ] Y[-10 ]
Kompensation [Auto Rechts]
Optionen [---]
------------------------------------------
Satz 3 von 9
Fraesen Geometrie - Linie
Vorschub F[300 ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[0 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 4 von 9
Verbinde 2 Boegen mit Linie oder Bogen (Tangente)
in der Ebene [XY]
Fraese 1ten Bogen in Richtung [links]
R1 [25 ]
XC1[60 ] YC1[0 ]
2ter Bogen fuer Berechnung ist:
R2 [15 ]
XC2[35 ] YC2[0 ]
Ausgang 1ter Bogen [Rechts] Eingang 2ter Bogen [Rechts]
Verbinde mit [Linie]
------------------------------------------
Satz 5 von 9
Verbinde 2 Boegen mit Linie oder Bogen (Tangente)
in der Ebene [XY]
Fraese 1ten Bogen in Richtung [links]
R1 [15 ]
XC1[35 ] YC1[0 ]
2ter Bogen fuer Berechnung ist:
R2 [25 ]
XC2[60 ] YC2[0 ]
Ausgang 1ter Bogen [Rechts] Eingang 2ter Bogen [Rechts]
Verbinde mit [Linie]
------------------------------------------
Satz 6 von 9
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[25 ]
Zentrum XC[60 ]
YC[0 ]
Endpunkt [Absolut]
X[85 ]
Y[0 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 7 von 9
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[10 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 8 von 9
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 9 von 9
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
