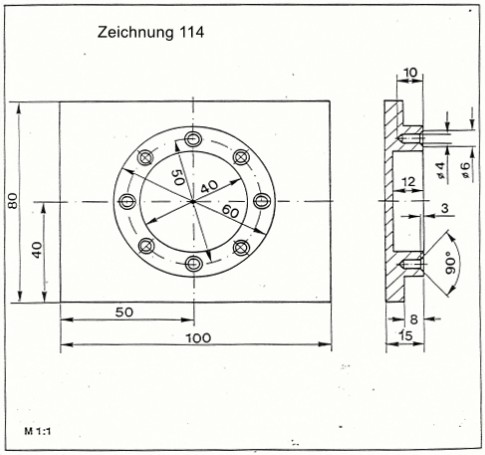

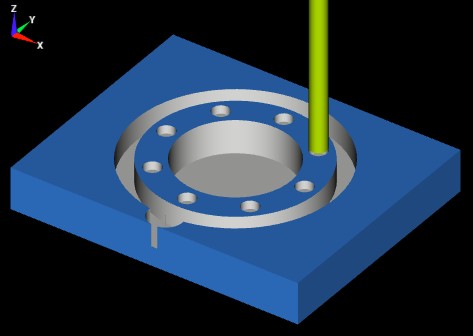

****** P0114.CNV ******
Satz 0 von 8
Programm Setup
Programm Name [TASCHE⁄ZAPFEN ]
Einheiten [Metrisch]
Rohteil
X Min[-52 ] Y Min[-42 ] Z Min[-15 ]
X Max[52 ] Y Max[42 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 8
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[5000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 8
Setup Taschen Fraesen
X Taschenzentrum [0 ]
Y Taschenzentrum [0 ]
XY Vorschub F[500 ]
Z Eintauchvorschb F[300 ]
Rueckzugspunkt [Abheben]
Rueckzugsposition [1 ]
Endtiefe in Z [-12 ]
1te Z Tiefe [-6 ]
Z Inkrement [6 ]
------------------------------------------
Satz 3 von 8
Kreistasche Ausraeumen
Taschenradius [20 ]
XY Schlichtmass [ ]
Z Schlichtmass [ ]
Schnittbreite [4 ]
Z Eintauchen [Gerade]
Fraesrichtung [Rechts]
Kompensation [An]
------------------------------------------
Satz 4 von 8
Rahmen-Fraeszyklus
X Rahmenzentrum [0 ]
Y Rahmenzentrum [0 ]
XY Vorschub F[200 ]
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Zyklusstart]
Rueckzugsposition [1 ]
Endtiefe in Z [-8 ]
1te Tiefe in Z [-4 ]
Z Inkrement [4 ]
------------------------------------------
Satz 5 von 8
Kreis Aussen Schlichten
Rahmenradius [30 ]
Z Eintauchen [Gerade]
Kompensation [An]
Fraesrichtung [Links]
------------------------------------------
Satz 6 von 8
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[5000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 7 von 8
Teilkreis[Bohren⁄Zentrieren]
Vorschub F[100 ]
Spindel an Rechts S[ ]
Rueckzugspunkt [Abheben]
Abheben auf R[1 ]
End Tiefe [-3 ]
Teilkreis-Zentrum X[0 ] Y[0 ]
Teilkreis-Radius[25 ] -R=Linksdrehend Winkel 1. Pos [0 ]
Anzahl Bohrungen[8 ] [Anzahl auf 360 Grad] [8 ]
Pos Auslassen [ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 8 von 8
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
