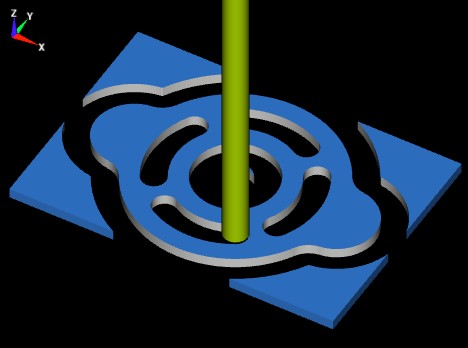

Hauptprogramm: P0115
****** P0115.CNV ******
Satz 0 von 19
Programm Setup

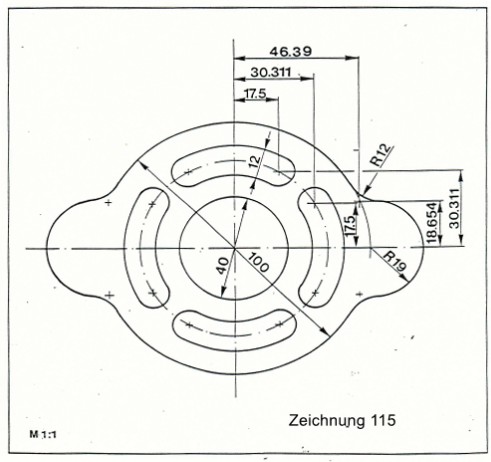

Programm Name [DICHTRING KONTUR ]
Einheiten [Metrisch]
Rohteil
X Min[-80 ] Y Min[-55 ] Z Min[-5 ]
X Max[80 ] Y Max[55 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 19
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[12 ]
WZG-Beschreibung [FRAESER 12 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[1200 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 19
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-6 ]
1te Z Tiefe [-6 ]
Z Inkrement [6 ]
Eintauchpunkt X[69 ] Y[0 ]
Kompensation [Auto Rechts]
Optionen [---]
------------------------------------------
Satz 3 von 19
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[19 ]
Zentrum XC[50 ]
YC[0 ]
Endpunkt [Polar]
Endwinkel AB[120 ]
Z[ ]
Endoption [Verrunden] Radius [12 ]
------------------------------------------
Satz 4 von 19
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[50 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[-50 ]
Y[0 ]
Z[ ]
Endoption [Verrunden] Radius [12 ]
------------------------------------------
Satz 5 von 19
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[19 ]
Zentrum XC[-50 ]
YC[0 ]
Endpunkt [Polar]
Endwinkel AB[270 ]
Z[ ]
Endoption [Verrunden] Radius [12 ]
------------------------------------------
Satz 6 von 19
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[50 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Polar]
Endwinkel AB[359 ]
Z[ ]
Endoption [Verrunden] Radius [12 ]
------------------------------------------
Satz 7 von 19
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Abs Zentrum]
Radius R[19 ]
Zentrum XC[50 ]
YC[0 ]
Endpunkt [Absolut]
X[69 ]
Y[0 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 8 von 19
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 9 von 19
Setup Taschen Fraesen
X Taschenzentrum [0 ]
Y Taschenzentrum [0 ]
XY Vorschub F[200 ]
Z Eintauchvorschb F[100 ]
Rueckzugspunkt [Abheben]
Rueckzugsposition [1 ]
Endtiefe in Z [-6 ]
1te Z Tiefe [-6 ]
Z Inkrement [6 ]
------------------------------------------
Satz 10 von 19
Kreis Innen Schlichten
Taschenradius [20 ]
Z Eintauchen [Gerade]
Fraesrichtung [Rechts]
Kompensation [An]
------------------------------------------
Satz 11 von 19
Programm Aufruf
Programm Name [P1015 ]
Optionen [Wiederholung]
Wiederholungen [1 ]
------------------------------------------
Satz 12 von 19
Setze Rotations Winkel
Rotation [An]
Rotationswinkel AA[90 ]
Rotationspunkt X[0 ]
Y[0 ]
Z[ ]
------------------------------------------
Satz 13 von 19
Programm Aufruf
Programm Name [P1015 ]
Optionen [Wiederholung]
Wiederholungen [1 ]
------------------------------------------
Satz 14 von 19
Setze Rotations Winkel
Rotation [An]
Rotationswinkel AA[180 ]
Rotationspunkt X[0 ]
Y[0 ]
Z[ ]
------------------------------------------
Satz 15 von 19
Programm Aufruf
Programm Name [P1015 ]
Optionen [Wiederholung]
Wiederholungen [1 ]
------------------------------------------
Satz 16 von 19
Setze Rotations Winkel
Rotation [An]
Rotationswinkel AA[270 ]
Rotationspunkt X[0 ]
Y[0 ]
Z[ ]
------------------------------------------
Satz 17 von 19
Programm Aufruf
Programm Name [P1015 ]
Optionen [Wiederholung]
Wiederholungen [1 ]
------------------------------------------
Satz 18 von 19
Setze Rotations Winkel
Rotation [Aus]
------------------------------------------
Satz 19 von 19
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
Unterprogramm: P1015
****** P1015.CNV ******
Satz 0 von 4
Programm Setup
Programm Name [UP FUER DICHTRING]
Einheiten [Metrisch]
Rohteil
X Min[ ] Y Min[ ] Z Min[ ]
X Max[ ] Y Max[ ] Z Max[ ]
NPV [---]
Bemerkungen:
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 4
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-6 ]
1te Z Tiefe [-6 ]
Z Inkrement [6 ]
Eintauchpunkt X[30.311 ] Y[-17.5 ]
Kompensation [Aus]
Optionen [---]
------------------------------------------
Satz 2 von 4
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Ink Zentrum]
Zentrum I[-30.311]
J[17.5 ]
Endpunkt [Absolut]
X[30.311 ]
Y[17.5 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 3 von 4
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 4 von 4
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
