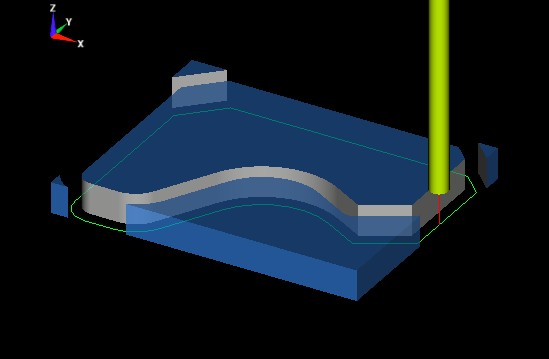

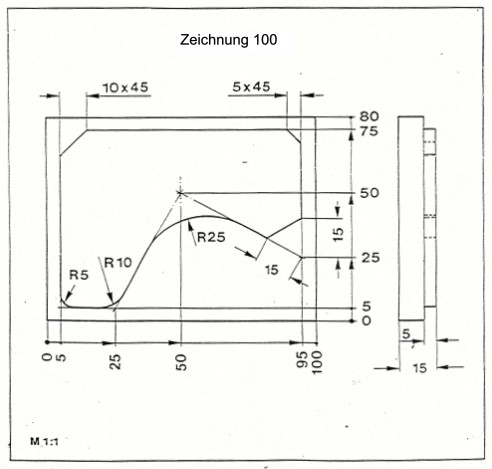

****** P0100.CNV ******
Satz 0 von 11
Programm Setup
Programm Name [TEST 100 ]
Einheiten [Metrisch]
Rohteil
X Min[0 ] Y Min[0 ] Z Min[-10 ]
X Max[100 ] Y Max[80 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[ECKENRUNDEN ]
[ECKENFASEN ]
[ ]
[FRAESER DIA 20 MM ]
[0 UNTEN LINKS ROHTEIL 100X80 ]
[ ]
------------------------------------------
Satz 1 von 11
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFTFR. 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[3000 ]
Drehrichtung [Rechts]
Kuehlung [Wasser]
NPV [---]
------------------------------------------
Satz 2 von 11
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[1000 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-11 ]
1te Z Tiefe [-11 ]
Z Inkrement [11 ]
Eintauchpunkt X[95 ] Y[50 ]
Kompensation [Auto Rechts]
Optionen [---]
------------------------------------------
Satz 3 von 11
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[75 ]
Z-Achse Z[ ]
Ende [Fasen] Laenge[5 ]
Linie zurueck [Aus]
------------------------------------------
Satz 4 von 11
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[5 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [Fasen] Laenge[10 ]
Linie zurueck [Aus]
------------------------------------------
Satz 5 von 11
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[5 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[5 ]
Linie zurueck [Aus]
------------------------------------------
Satz 6 von 11
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[25 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[10 ]
Linie zurueck [Aus]
------------------------------------------
Satz 7 von 11
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[50 ]
Y-Achse Y[50 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[25 ]
Linie zurueck [Aus]
------------------------------------------
Satz 8 von 11
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[95 ]
Y-Achse Y[25 ]
Z-Achse Z[ ]
Ende [Fasen] Laenge[15 ]
Linie zurueck [Aus]
------------------------------------------
Satz 9 von 11
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[95 ]
Y-Achse Y[50 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 10 von 11
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 11 von 11
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
