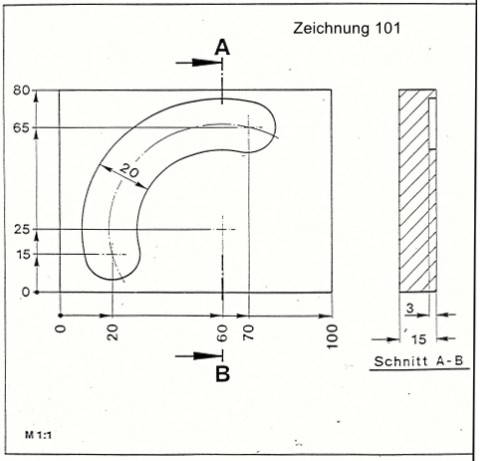

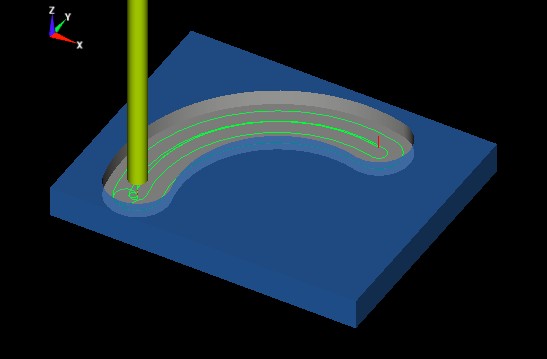

Gefräst als Nut-Typ Bogen mit Start ⁄ Ende.
Radius mit Trig-Calc berechnet = 41.2311 mm
****** P0101.CNV ******
Satz 0 von 3
Programm Setup
Programm Name [TEST 101 ]
Einheiten [Metrisch]
Rohteil
X Min[0 ] Y Min[0 ] Z Min[-10 ]
X Max[100 ] Y Max[80 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[ROHTEIL 100 X 80 ]
[0 UNTEN LINKS ]
[NUTE GEKRUEMMT ( KREISBOGEN ) ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 3
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[3000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 3
Taschenfraesen[Nuten] [Ausraeumen]
Z Eintauchvorschub F[500 ]
Rueckzugspunkt [Abheben]
Abhebeposition [1 ]
Z Eintauch-Methode [Gerade]
End Tiefe [-5 ] 1te Tiefe [-5 ]
Zustell Inkrement [5 ]
XY Vorschub F[1000 ]
Nut-Typ [Bogen Start⁄Ende] Radius[41.2311] [Rechts]
Startpunkt X[20 ] Y[15 ]
Endpunkt X[70 ] Y[65 ]
Nutbreite [20 ] Zustellung [5 ]
XY Schlichten [ ]
Fraesrichtung [Links⁄Gleichlauf]
Kompensation [An]
------------------------------------------
Satz 3 von 3
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
