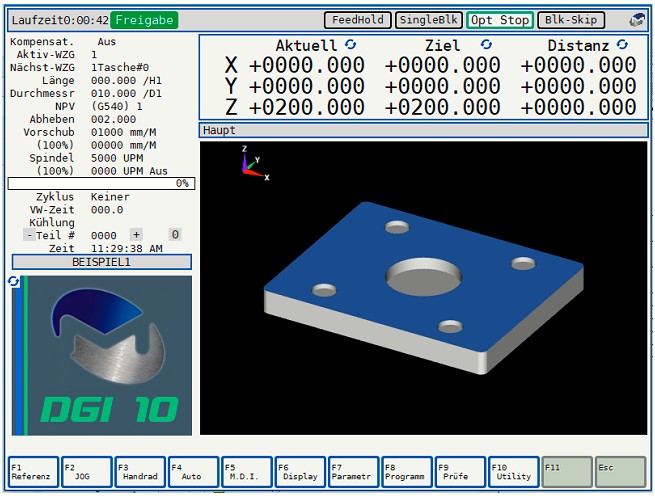

Beschreibung des Hauptfensters:
| Laufzeit | Hier wird die Laufzeit eines Programmes bei Prüfung oder in Auto angezeigt. Die Summe aller Laufzeiten finden Sie im Parameter Job Time ( F7 - F9 ) |
| History Zeile | Diese Zeile zeigt Ihnen, in welcher Ebene der Software Sie sich gerade befinden ( Hier im Hauptmenü = Haupt ) |
| parts\ | Hier wird das aktive Programm angezeigt, das entweder bearbeitet, editiert oder über die Schnittstelle übertragen wird |
| Aktuell | Anzeige der aktuellen Koordinaten im Bezug auf den aktuellen Nullpunkt |
| Ziel | Anzeige der nächsten Position die angefahren wird |
| Distanz | Anzeige des Restwertes zur neuen Position |
| Funktionstasten F1 - F12 | Unterlegte Tasten sind aktiv oder verfügbar |
| Statusfenster | Sehen Sie die folgende Beschreibung |
Diagramm des Statusfensters
| Kompensat. | Anzeige der Fräserradius-Kompensation: rechts, links, Aus |
| Aktiv - WZG | Anzeige des aktuellen Werkzeuges in der Spindel |
| Nächst - WZG | Anzeige des nächsten angewählten Werkzeugs |
| Laenge | Anzeige des Längenkorrekturwertes |
| Durchmessr | Anzeige des Werkzeugdurchmesser ( oder Radius je nach Einstellung in den Parametern ) |
| NPV | Anzeige der aktuellen Nullpunktverschiebung ( Werkstücknullpunkt ) |
| Abheben | Anzeige Rückzugsbetrag oder Rückzugsebene |
| Vorschub | programmierter Vorschub mit Einheit |
| ( 100 % ) Vorschub Override | Stellung des Vorschub Potentiometers |
| Spindel | programmierte Spindeldrehzahl |
| ( 100 % ) Spindel Override | Stellung des Spindel Potentiometers |
| Anzeige Spindelleistung | Anzeige der Spindel-Leistungsaufnahme wechselt von blau über grün und gelb nach rot |
| Zyklus | Anzeige Festzyklus, wenn aktiv |
| VW-Zeit | Anzeige einer programmierten Verweilzeit die nach Null zählt |
| Kühlung | Anzeige des Kühlmittelstatus: Wasser, Nebel, IKZ, Luft, aus |
| Teil # | Teilezähler: Wird ein Programm normal beendet erhöht sich der Wert um 1. Ein Abbruch oder Programmfehler wird ignoriert. Editieren des Zählwertes: Shift-F1 = zurücksetzen auf Null Shift-F2 = abwärts zählen Shift-F3 = aufwärts zählen * Shift Taste drücken und halten und dann die F-Taste drücken |
| Zeit | aktuelle Uhrzeit |
| parts \ 0815 | Anzeige des aktiven Programms |
Hinweis zur Anzeige in den Fenstern:
Da alle CNC Fenster dieser Beschreibung aus der FastCam ( PC Version ) erstellt wurden,
kann es sein, dass in manchen grünen Hinweisen ein < Alt-F6 > anstatt des < Cycle Start >
( Zyklus Start ) angezeigt wird.
Diese Tastenkombination emuliert in der PC-Version den Cycle Start Taster.
