Bedienfeld
Milltronics 9000 CNC
Einschalten:
Mit dem Hauptschalter am Elektroschrank auf der Rückseite der Maschine.
Ausschalten:
Bevor Sie die Maschine am Hauptschalter ausschalten, gehen Sie in das Hauptmenü und
drücken Sie den Not-Aus Taster.
Fahren Sie die Steuerung über die Shutdown Routine herunter: F10-Utility -> F1-Shutdown

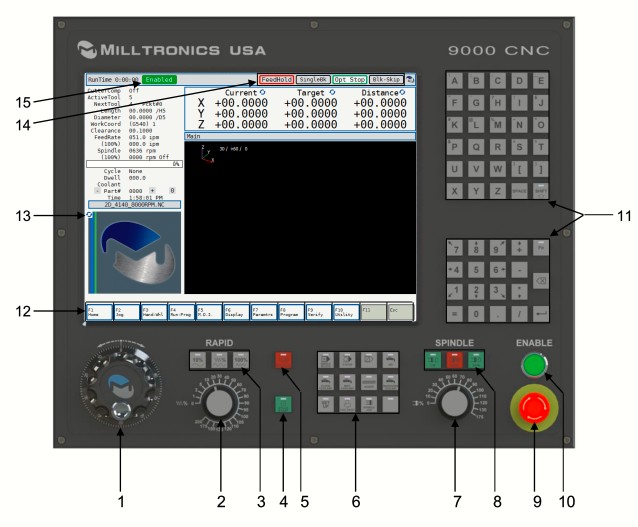

Die Funktionstasten des Bedienfeldes
1 - Elektronisches Handrad = zur Bewegung der Achsen im Handrad Modus
2 - Feedrate = Potentiometer zur Vorschubbeeinflussung
3 - Tasten für die Eilgangüberlagerung
Mit Auswahl 10% or 100%, fahren die Achsen entweder 10% oder 100% Eilgang-
Geschwindigkeit. Der Potentiometer ist ausser Funktion.
Ist "%" gewählt, kann die Geschwindigkeit über den Potentiometer kontrolliert werden
4 - Cycle Start = Taster zur Ausführung von Befehlen
5 - Feedhold = Taste für Vorschub Halt
6 - Maschinenfunktionstasten --> sind aktiv wenn sie beleuchtet sind
SINGLE BLOCK – Einzel Satz Ausführung des Programms ein ⁄ aus
OPTIONAL STOP – Optionaler Stop (M01) ein ⁄ aus
BLOCK SKIP – Satz ausblenden ein ⁄ aus
AIR – Luftdüse ein⁄aus
FLOOD COOLANT – Kühlmittel ein ⁄ aus
MIST COOLANT – Sprühnebel ein ⁄ aus
AUGER – Späneförderer ein ⁄ aus
WASHDOWN COOLANT – Spänespülung ein ⁄ aus
SETUP - entriegelt den Tür-Sicherheitsschalter. Mit gedrücktem Taster können die
Achsen bewegt werden
TOOL RESET – Taster zur Quittierung manueller Werkzeugwechsel. Verhindert das
Einschalten der Spindel während eines manuellen Werkzeugwechsel. Blinkt während
des Vorganges und muss zur Fortsetzung des Programmes gedrückt werden.
CTS – Kühlung durch die Spindel ein⁄aus ( falls vorhanden )
SPINDLE JOG – Jog Betrieb der Drehmaschinenspindel zum Bewegen großer Futter
7 - Spindle = Potentiometer zur Drehzahlbeeinflussung
8 - Spindeltaster rechts ⁄ links ⁄ Stop
CW = Taster für Spindel rechts
CCW = Taster für Spindel links
Stop = Spindel Stop
9 - Not Aus Taster
10 - Enable = Maschine einschalten ( Spindel und Vorschubantriebe aktivieren )
11 - Alpha-Numerische Tastatur
12 - Touch Screen Funktionstasten zur Auswahl der am Bildschirm angebotenen Funktionen
13 - Touch Screen LCD - Cursor positionieren, Scrollen durch Text und Parameter Menüs,
Text wählen etc.
14 - Touch Screen Button ⁄ Status Anzeige für Feedhold, Single Block Optionaler Stop
und BlockSkip.
15 - Status Anzeige der Antriebe: Freigabe ( Grün ) Not-Aus ( Rot )
Wichtig:
Zum Ausschalten der Maschine ( Hauptschalter aus )
muss sich die Maschine immer im Not-Aus Zustand befinden
