F7 Cad ( DXF )
Einlesen von CAD Daten ( DXF )

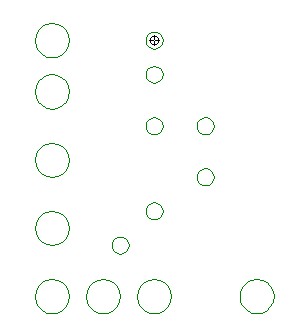

Bohrungen in der CAD Zeichnung die in einer Datei DXFTEST1.DXF gespeichert werden

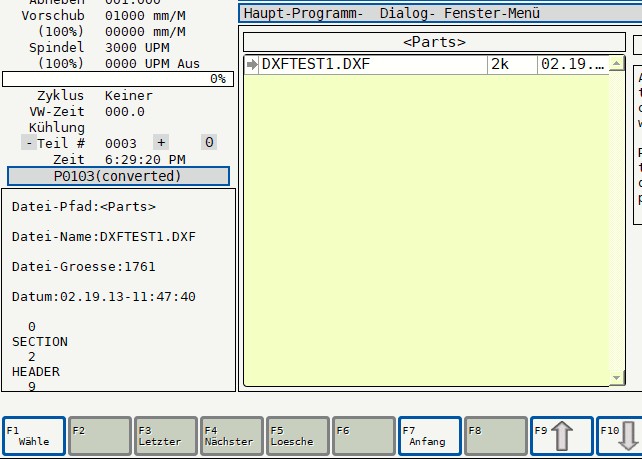

Nach Drücken von F7 erscheint folgendes Bild. Mit F1 wählen Sie die Datei DXFTEST1.DXF aus

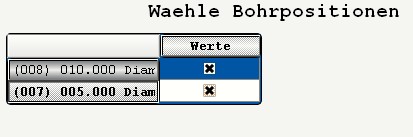

Nachdem Sie mit F1 die Datei ausgewählt haben wird eine Liste der Bohrungen angezeigt.
Mit F3 können Sie die Bohrungen auswählen. Im ersten Durchgang sollen alle Bohrungen
zentriert werden. Deshalb wählen wir die 8 Bohrungen Dia 10 und die 7 Bohrungen Dia 5 aus.
Nach Drücken von Esc werden die Positionen in das Programm übernommen und ein
Bohrzyklus Ende an das Programm angehängt.

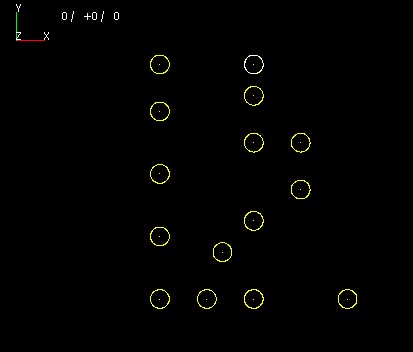

Die Grafik der CNC zeigt uns die Positionen aus der obigen CAD-Datei
