****** P0112.CNV ******
Satz 0 von 5
Programm Setup

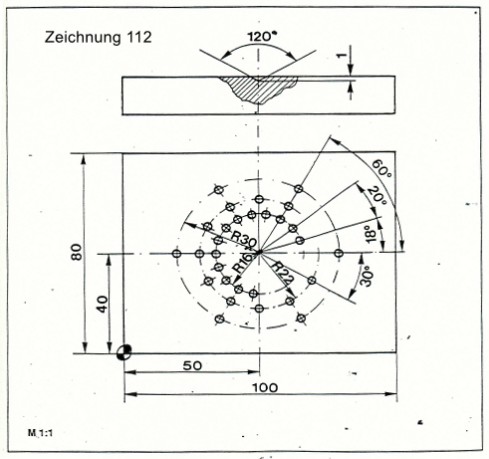

Programm Name [TEILKREISUEBUNGEN]
Einheiten [Metrisch]
Rohteil
X Min[0 ] Y Min[0 ] Z Min[-10 ]
X Max[100 ] Y Max[80 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 5
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [ZENTRIERBOHRER ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[1500 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 5
Teilkreis[Bohren⁄Zentrieren]
Vorschub F[100 ]
Spindel an Rechts S[ ]
Rueckzugspunkt [Abheben]
Abheben auf R[1 ]
End Tiefe [-1 ]
Teilkreis-Zentrum X[50 ] Y[40 ]
Teilkreis-Radius[30 ] -R=Linksdrehend Winkel 1. Pos [0 ]
Anzahl Bohrungen[6 ] [Anzahl auf 360 Grad] [6 ]
Pos Auslassen [ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 3 von 5
Teilkreis[Bohren⁄Zentrieren]
Vorschub F[100 ]
Spindel an Rechts S[ ]
Rueckzugspunkt [Abheben]
Abheben auf R[1 ]
End Tiefe [-1 ]
Teilkreis-Zentrum X[50 ] Y[40 ]
Teilkreis-Radius[-22 ] -R=Linksdrehend Winkel 1. Pos [60 ]
Anzahl Bohrungen[10 ] [Anzahl auf 360 Grad] [12 ]
Pos Auslassen [ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 4 von 5
Teilkreis[Bohren⁄Zentrieren]
Vorschub F[100 ]
Spindel an Rechts S[ ]
Rueckzugspunkt [Abheben]
Abheben auf R[1 ]
End Tiefe [-1 ]
Teilkreis-Zentrum X[50 ] Y[40 ]
Teilkreis-Radius[-16 ] -R=Linksdrehend Winkel 1. Pos [18 ]
Anzahl Bohrungen[13 ] [Anzahl auf 360 Grad] [18 ]
Pos Auslassen [ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 5 von 5
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
