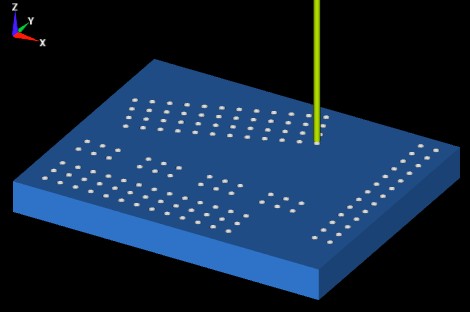

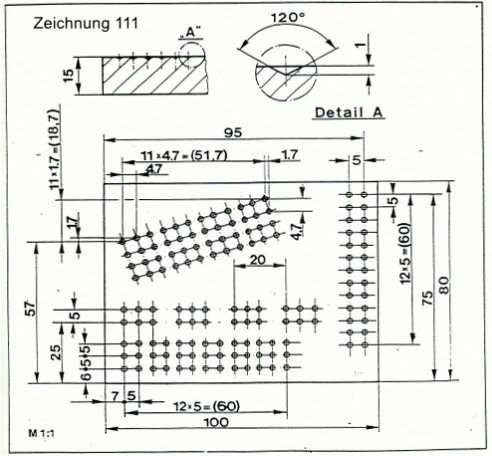

****** P0111.CNV ******
Satz 0 von 14
Programm Setup
Programm Name [PUNKTEMUSTER ]
Einheiten [Metrisch]
Rohteil
X Min[0 ] Y Min[0 ] Z Min[-10 ]
X Max[100 ] Y Max[80 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 14
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [ZENTRIERBOHRER 120 GR.]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[1500 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 14
Aufruf Bohrzyklus
[Bohren ⁄ Zentrieren]
Vorschub F[100 ]
Spindel an Rechts S[ ]
Rueckzugspunkt [Abheben]
Rueckzugsposition R[1 ]
Endtiefe [-1 ]
------------------------------------------
Satz 3 von 14
Bohr Position
Koordinaten [Kartesisch]
X[7 ] Y[6 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Gittermuster] Reihen in X [13 ] Reihen in Y [3 ]
Abstand in X [5 ] Abstand in Y [5 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 4 von 14
Bohr Position
Koordinaten [Kartesisch]
X[95 ] Y[75 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Gittermuster] Reihen in X [2 ] Reihen in Y [13 ]
Abstand in X [-5 ] Abstand in Y [-5 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 5 von 14
Bohr Position
Koordinaten [Kartesisch]
X[7 ] Y[25 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Gittermuster] Reihen in X [3 ] Reihen in Y [2 ]
Abstand in X [5 ] Abstand in Y [5 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 6 von 14
Bohr Position
Koordinaten [Kartesisch]
X[27 ] Y[25 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Gittermuster] Reihen in X [3 ] Reihen in Y [2 ]
Abstand in X [5 ] Abstand in Y [5 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 7 von 14
Bohr Position
Koordinaten [Kartesisch]
X[47 ] Y[25 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Gittermuster] Reihen in X [3 ] Reihen in Y [2 ]
Abstand in X [5 ] Abstand in Y [5 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 8 von 14
Bohr Position
Koordinaten [Kartesisch]
X[67 ] Y[25 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Gittermuster] Reihen in X [3 ] Reihen in Y [2 ]
Abstand in X [5 ] Abstand in Y [5 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 9 von 14
Bohr Position
Koordinaten [Kartesisch]
X[7 ] Y[57 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Lochreihe ] Anz. Bohrungen [12 ]
Abstand in X [4.7 ] Abstand in Y [1.7 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 10 von 14
Bohr Position
Koordinaten [Kartesisch]
X[8.7 ] Y[52.3 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Lochreihe ] Anz. Bohrungen [12 ]
Abstand in X [4.7 ] Abstand in Y [1.7 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 11 von 14
Bohr Position
Koordinaten [Kartesisch]
X[10.4 ] Y[47.6 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Lochreihe ] Anz. Bohrungen [12 ]
Abstand in X [4.7 ] Abstand in Y [1.7 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 12 von 14
Bohr Position
Koordinaten [Kartesisch]
X[12.1 ] Y[42.9 ] Z[ ]
(nur Z abheben ueber Hindernis, Z mit X und oder Y fuer neue Tiefe)
Optionen [Lochreihe ] Anz. Bohrungen [12 ]
Abstand in X [4.7 ] Abstand in Y [1.7 ]
Pos Auslassen[ ]
Beispiel: "2,5,8-11,17" auslassen von Pos.: 2, 5, 8 bis 11 und 17
------------------------------------------
Satz 13 von 14
Ende Bohrzyklus
------------------------------------------
Satz 14 von 14
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
