Endgültiges Nivellieren der Maschine
Für die Feinausrichtung verwenden Sie am besten zwei Präzisions-Wasserwaagen mit
einer Genauigleit von 0,02 mm ⁄ m.
1. Positionieren Sie den Tisch mittig unter die Spindel.
2. Drehen Sie die mittleren Nivellierschrauben nach oben sodass die Maschine nur an vier
Ecken aufliegt.
3. Richten die Maschine zunächst in X- Richtung aus
4. Richten Sie dann die Maschine in Y-Richtung aus, beobachten Sie dabei die X-Richtung
5. Wiederholen Sie die Justage, bis die Maschine in X und Y exakt waagerecht steht.
6. Mithilfe einer Messuhr auf Magnetfuß oder eines Auspendelwerkzeugs kontrollieren Sie
die Winkligkeit der Spindel zum Tisch. Die Abweichung sollte max 0.025 mm auf einen
Durchmesser von 250 mm betragen. Falls erforderlich, justieren Sie nach. Die Winkligkeit
ist wichtiger als die waagrechte Ausrichtung.
7. Drehen Sie jetzt die mittleren Schrauben leicht auf die Auflagefüße.
8. Bewegen Sie die Achsen mit aufgelegter Wasserwaage. Idealerweise sollte sich die
Blase nicht bewegen. Falls doch, beginnen sie das Ausrichten von vorne, bis die
gewünschte Genauigkeit erreicht ist
Beispielwerkzeug zur Kontrolle der Umschlaggenauigkeit ( Winkligkeit )
der Spindel zum Tisch
Tragen Sie die endgültigen Umschlag-Werte in das folgende Diagramm ein

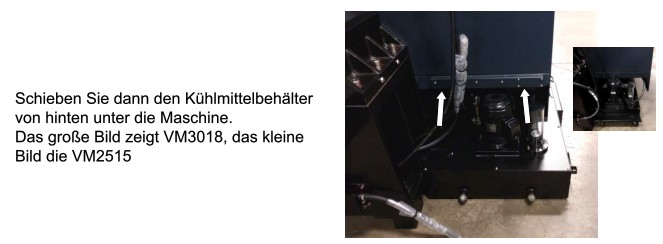

Installieren Sie nach dem Ausrichten die restlichen Maschinenkomponenten
