Teilkreis-Funktion G72
Die Teilkreisfunktion kann mit allen Bohrzyklen verwendet werden. Der Unterschied besteht darin,
dass die Positionen nicht angegeben werden. Diese werden mit der Funktion G72 und dazugehö-
rigen Parametern ermittelt: Anzahl der Bohrungen auf 360°, Anzahl der Bohrungen, Radius des Teilkreises, Startwinkel der ersten Bohrung, Zentrum des Kreises.
Die Steuerung ermittelt die Positionen, die im Eilgang in einer Geraden angefahren werden.

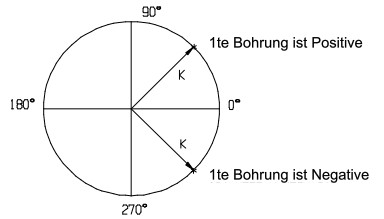

Der Startwinkel bezieht sich auf die 3-Uhr Position = 0 Grad.
Positive Winkel sind im Gegenuhrzeigersinn.
Note: Mit positivem Radius wird der Teilkreis linksdrehend gebohrt, mit negativem Radius wird
der Teilkreis rechtsdrehend gebohrt.
Nachstehend das Format für den Teilkreiszyklus G72
G72 X___ Y___ R___ Q___ P___ K___
G72 = Teilkreis-Zyklus
X Y = Zentrum bei X und Y
R = Teilkreis-Radius
Q = Anzahl Bohrungen auf 360°
P = Bohren Bohrungen
K = Startwinkel
Programmbeispiel für einen Teilkreis mit 5 Bohrungen, Radius 25 mm, Startwinkel 0 Grad
N1 G21 G90 (Metrisch⁄Absolute)
N2 S1000 M3 G43 H1 ( Spindel rechts 1000 U⁄min, WZG-Aufruf mit Offset Nr. 1 )
N3 G81 G99 Z-3 R 1 F100
wobei:
G81 Bohren ⁄ Zentrieren
G99 Rückzug auf Rückzugsebene R
Z-3 Bohrtiefe
R1 Rückzugsposition
F100 Z Vorschub
N4G72 X0 Y0 R1 Q5 P5 K0
wobei:
G72 Teilkreis-Zyklus
X0 Y0 Zentrum bei X0 und Y0
R25 Radius 25 mm
Q5 5 Bohrungen auf 360°
P5 Bohren von 5 Bohrungen
K0 Startwinkel 0°
Bemerkungen
Note 1: Ist P kleiner Q wird nur die Anzahl der P gebohrt
Note 2: Linksdrehend bohren mit negativem Radius
Note 3: Wird keine Bewegung zum Teilkreiszentrum gewünscht, programmieren Sie wie folgt:
G81 G99 Z-1 R.1 F10
G65 X0 Y0
G72 R1 Q5 P5 K0
