Kreisinterpolation G02 ⁄ G03


Das allgemeine Befehlsformat für Kreisinterpolationen sieht wie folgt aus:



Kreisinterpolation

  Vorgaben Befehl Bedeutung
1 Ebenenwahl G17 Ebene in XY
1 Ebenenwahl G18 Ebene in ZX
1 Ebenenwahl G19 Ebene in YZ
2 Drehrichtung G02 Uhrzeigersinn
2 Drehrichtung G03 Gegenuhrzeigersinn
3 Endpunkt   G90: ein, zwei oder drei
           aus X, Y und Z
Endpunkt in Absolutmassen
3 Endpunkt   G91: ein, zwei oder drei
           aus X, Y und Z
Abstand vom Startpunkt zum
Endpunkt
4 Abstand von Startpunkt
zum Zentrum
  zwei aus I, J und K Abstand vom Startpunkt zum
Zentrum
4 Bogenradius
                     R
Bogenradius ( wenn kein Zentrum angegeben ist, wird das Zentrum aus Start- und Endpunkt berechnet
4 Bogenradius   zwei aus XC, YC, ZC Die gegebenen Mittelpunkte der Kreise




Polar Definition

  Vorgaben Befehl Bedeutung
5 Bogenradius R Bogenradius
  Startwinkel AA Winkel vom Zentrum zum Start
6 Endwinkel AB Winkel vom Zentrum zum Endpunkt
im Uhrzeigersinn
7 Vorschub F Vorschub
8 zu Linie W, C Winkel

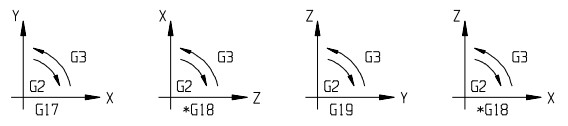

Drehrichtung von Kreisbögen

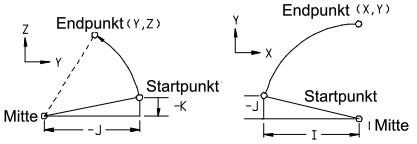

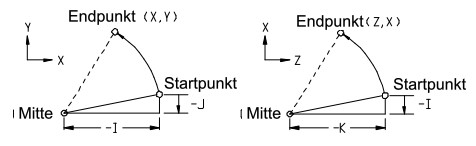

                  Beschreibung eines Bogenzentrums Methode 1

Der Endpunkt eines Kreisbogens wird mit der Adresse X, Y oder Z angegeben und wird als absolut
oder Inkremental-Wert ausgewertet, abhängig von G90 oder G91. In Inkremental bezieht sich der
Endpunkt auf den Startpunkt des Bogens. Das inkrementale Bogenzentrum wird durch die Adressen
I, J und K definiert. Die Werte für I, J und K sind die Abstände vom Startpunkt zum Kreismittelpunkt.
I, J und K sind immer inkrementale Werte unabhängig von G90 und G91.



Das Vorzeichen von I, J und K steht in Bezug zum Startpunkt







                  Beschreibung eines Bogenzentrums Methode 2

Für die Beschreibung eines Kreisbogens mit Radius gibt es folgende Formate:

G17         G02         X.....         Y.....         R.....
G18         oder         X.....         Z.....         R.....
G19         G03         Y.....         Z.....         R.....

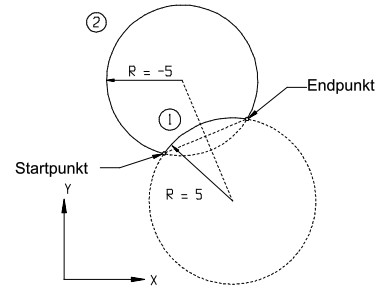

Der Wert für einen Radius ist immer der gegebene Radiuswert. Die Endpunkte sind inkremental
oder absolut je nach G90 oder G91. Ist der Radius ohne Zentrum definiert, gibt es zwei Typen, die
generiert werden können.

Ein Bogen ist kleiner 180 und einer ist grösser 180 Grad.

Ist der Bogen grösser 180 Grad, muss der Radius als negativer Wert eingegeben werden.


         Beispiele:

         Bogen 1 kleiner 180 Grad: G2 X4 Z6 R5 F30

         Bogen 2 grösser 180 Grad: G2 X4 Z6 R-5 F30







Beschreibung mit Absolutzentrum und Trig-Hilfe Methode 3


         G17         G02         X.....         Y.....                  XC.....                  YC.....                  R.....

         G18         oder         X.....         Z.....                  XC.....                  ZC.....                   R.....

         G19         G03         Y.....         Z.....                  YC.....                  ZC.....                   R.....

                  Endpunkt                           Mittelpunkt                                             Radius


Die Trig-Hilfe erlaubt, die Start und Endpunkte des Bogens als Schätzwerte einzugeben.
Die Steuerung berechnet die Schnittpunkte basierend auf den vorangehenden und nach-
folgenden Elementen. Gibt es zwei Lösungen, so nimmt die Steuerung den Punkt, der am
nähesten zum geschätzten Punkt liegt. Ergibt sich aus dem Verlauf der Linie kein Schnittpunkt,
so werden die Linien tangential an den Kreis gelegt.


Beispiele zur Trig-Hilfe

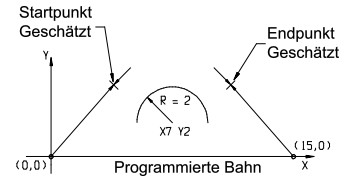

Programm 1





Programmierte Bahn

G1 X0 Y0
X4 Y4 (geschätzter Startpunkt)
G2 R2 XC7 YC2 X10 Y4 (geschätzter Endpunkt)
G1 X15 Y0

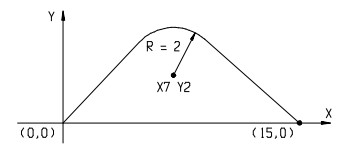

Die tatsächliche Bahn von Programm 1 sieht wie folgt aus:

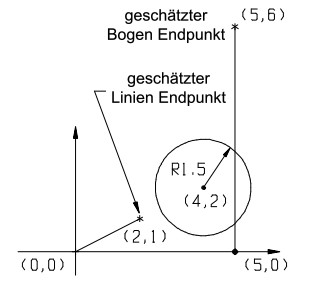

Programm 2





Programmierte Bahn

G1 X0 Y0
X2 Y1 (geschätzter Startpunkt)
G2 R1.5 XC2 X5 Y6 (geschätzter Endpunkt)
G1 X5 Y0

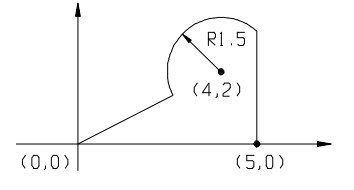

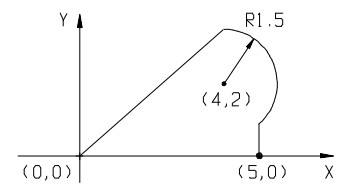

Die tatsächliche Bahn von Programm 2 sieht wie folgt aus:





Programm 3



Programmierte Bahn

G1 X0 Y0
X7 Y6 (geschätzter Startpunkt)
G2 R1.5 XC4 YC2 X5 Y.2 (geschätzter endpunkt)
G1 X5 Y0

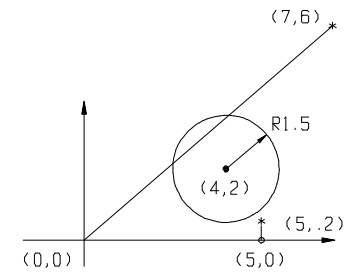

Die tatsächliche Bahn von Programm 3 sieht wie folgt aus:




Bemerkung: Ist eine Linie zu kurz, wird sie zum Kreisbogenschnittpunkt verlängert.
Geht die Linie über den Bogen hinaus, wird sie am Schnittpunkt getrimmt (abgeschnitten).
Wird kein Schnittpunkt gefunden, so wird die Linie tangential an den Bogen angelegt.

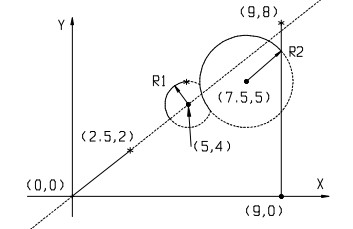

Programm 4



Programmierte Bahn:

G1 X0  Y0
X2.5 Y2 (geschätzter Startpunkt)
G2 R1 XC5 YC4 X5 Y5 (geschätzter Endpunkt)
R2 XC7.5 YC5 X9 Y8 (geschätzter Endpunkt)
G1 X9 Y0

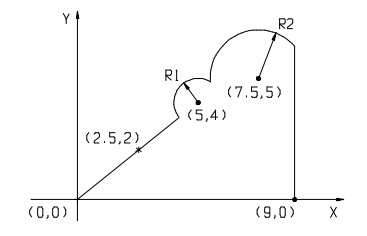

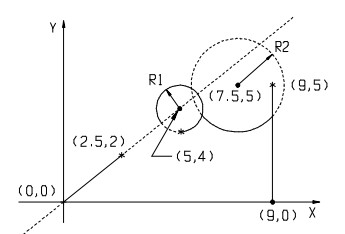

Die Bahn von Programm 4 sieht wie folgt aus:





Programm 5




Programmierte Bahn

G1 X0 Y0
X2.5 Y2 (geschätzter Punkt)
G2 R1 XC5 YC4 X5 Y3 (geschätzter Endpunkt)
G3 R2 XC7.5 YC5 X9 Y5 (geschätzter Endpunkt)
G1 Y0

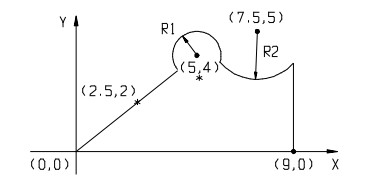

Generierte Bahn von Programm 5




Bemerkung:

Schätzen kann angewendet werden bei Linie zu Bogen, Kreis zu Kreis und Kreis zu Linie
Zentrum und Radius können nicht geschätzt werden

Für Linie zu Kreis und Kreis zu Linie müssen die Punkte auf der Linie liegen und die Neigung
der Linien muss korrekt sein

Schneidet eine Linie einen Kreis an zwei Punkten, so soll der geschätzte Punkt nächer zum
gewünschten Punkt liegen

Stimmen die obigen Bedingungen, ist es egal, wie weit der geschätzte vom gewünschten
Punkt entfernt ist

Beim Finden von Punkten von Kreis zu Kreis nehmen Sie am einfachsten die Quadranten-
Endpunkte bei 0, 90, 180 oder 270 Grad.

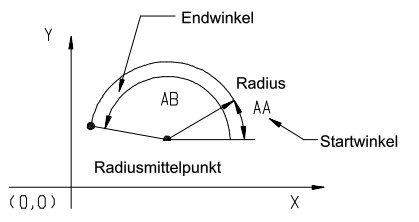

                  Bogen mit Polar-Definition Methode 4

                  G17 G2
                  G18 or     AA_____      AB_____      R_____
                  G19 G3   Startwinkel   Endwinkel    Radius




Das Polarformat für Bögen kann mit kartesischen Koordinaten gemischt werden.

Hier legale Formate:

                  G17 G2    X_____  Y_____ AA_____     R_____
                                  Endpunkt            Startwinkel
                  G17 G2   AB_____    XC_____YC_____R_____
                                  Endwinkel   Mittelpunkt
                  G17 G2    I_____  J_____  AB_____
                                  Mittelpunkt

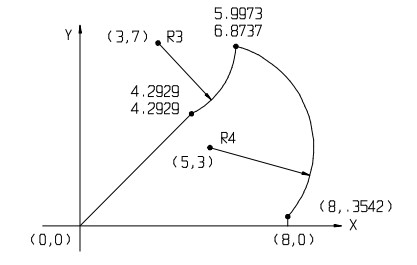

Die folgenden Programme werden alle dasselbe Teil ergeben:



         1.  Absolut Koordinaten (Polar keine Trig-Help)

         G90
                           G1 X0 Y0
                           X4.2929 Y4.2929
                           G3 R3 AA295.53 AB357.59
                           G2 R4 AA77.56 AB318.59
                           G1 Y0
                           X0


                           2.  Absolut Koordinaten (Polar Trig Help)

                           G90
                           G1 X0  Y0
                           R1 AB45
                           G3 R3 XC3 YC7 AB0
                           G2 R4 XC5 YC3 X8 Y.5
                           G1 Y0
                           X0

Note:         Mit Trig-Help müssen Radius und Mittelpunkt bekannt sein.

         3.  Absolut Koordinaten (Cartesisch keine Trig-Help)

                           G90
                           G1 X0 Y0
                           X4.2929 Y4.2929
                           G3 R3 XC3 YC7 X5.9973 Y6.8737
                                    oder
                           G3 I-1.2929 J2.7071 X5.9973 Y6.8737
                                    oder
                           G3 R3 X5.9973 Y6.8737
                           G2 R4 XC5 YC3 X8 Y.3542
                                    oder
                           G2 R4 X8 Y.3542
                           G1 Y0
                           X0

                           4.  Absolut Koordinaten (Cartesisch Trig-Help)

                           G1 X0 Y0
                           X1 Y1
                           G3 R3 XC3 YC7 X6 Y7
                           G2 R4 XC5 YC3 X8 Y.5
                           G1 X8 Y0
                           X0

                  5.  Inkremental Koordinaten

                           G91
                           G1 X0 Y0
                           X4.2929 Y4.2929
                  G3 I-1.2929 J2.7071 X-1.7044 Y2.5058
                                    oder
                           G3 R3 XC3 Yc7 X-1.7044 Y2.5808
                                    oder
                           G2 I-.9973 J-3.8737 X2.0027 Y-6.5195
                           G2 X2.0027 Y-6.5195 I-.9973 J-3.8737
                                    oder
                           G2 R4 X2.0021 Y-6.5195
                                    oder
                           G2 R4 XC5 YC3 X2.0027 Y-6.5195
                           G1 Y-.3542
                           X-8

  Note: In Inkremental kann Trig Help nicht angewendet werden

Die Trig Help kann durch Setzen von Bit 2 in Special Flags ausgeschaltet werden. Dies kann für
CAD⁄ CAM erstellte Programme wünschenswert oder unter Umständen notwendig sein
