Positionieren im Vorschub G01

Dieser Befehl aktiviert die Linearinterpolation im Vorschub. Der Vorschub wird mit dem Befehl F vorgegeben und ist modal

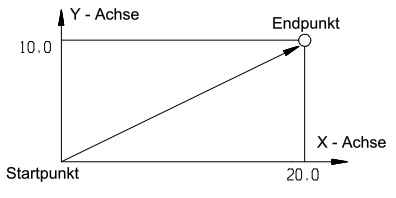

                                    ( G91 ) G01 X20 Y 10 F200




Der mit F programmierte Vorschub ist ein Vektorbetrag entlang der programmierten Bahn und nicht
ein Wert für jede einzelne Achse


Polar-Definition einer Linie ( Polar-Koordinaten )

Polar Definition

  Vorgaben Befehl Bedeutung
5 Bogenradius R Bogenradius
  Startwinkel AA Winkel vom Zentrum zum Start
6 Endwinkel AB Winkel vom Zentrum zum Endpunkt im Uhrzeigersinn
7 Vorschub F Vorschub
8 zu Linie W, C Winkel

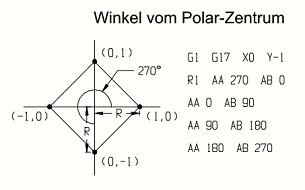

Eine polare Linie wird durch einen polaren Radius⁄Länge ( R ), einen Winkel ( AB ) und ein
polares Zentrum ( AA oder I,J oder K, oder XC, YC oder ZC ) definiert.





   Die 3 Uhr Position ist immer 0 Grad.
   Positive Winkel ergeben eine Rotation
   des Polars im Gegenuhrzeigersinn,
   während ein negativer Winkel zu einer
   Rotation des Polars im Uhrzeigersinn
   ergibt.
   Polare Linien können zum Bestimmen
   von Längen bei der trigonometrischen
   Hilfe benutzt werden




Werden R und AB nicht angegeben, werden die vorangegangenen Werte angewendet.

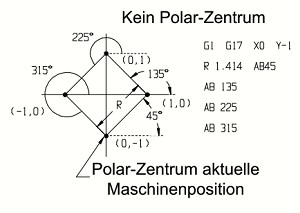

Wird das Polar-Zentrum nicht angegeben, wird die aktuelle Postion als gegeben angenommen.

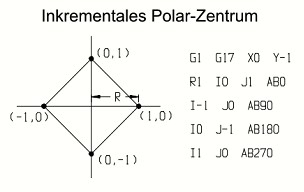

Einige Beispiele:
