Automatische Kompensation G45 ⁄ G46 ⁄ G47

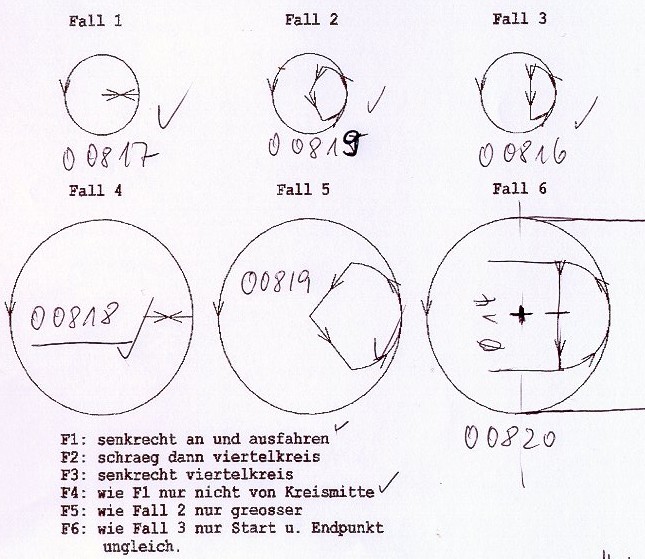

Automatische Kompensation vereinfacht die Programmierung erheblich. Vergleichen Sie die
Programm- beispiele mit der Skizze.
Die Kreise haben einen Radius von 9 mm und die Programme sind um 90 Grad gedreht
Wenn in den " Misc " Parametern " 90 Grad Cutter Komp " gesetzt ist, verhält sich:
G40 wie G47
G41 wie G45
G42 wir G46
(FALL 1)
(DREISCHNEIDER SCHLICHT HSS DIA 9.2)
M6 T1
M3 S1200
G43 H1 D1
G0 X0 Y0
Z1
G1 Z-10 F500
G1 G45 X0 Y-9
G3 X0 Y-9 I0 J9
G47
G1 X0 Y0
G0 Z1
Z100
M30
(FALL 3)
(DREISCHNEIDER SCHLICHT HSS DIA 9.2)
M6 T1
M3 S1200
G43 H1 D1
G0 X0 Y-4
Z1
G1 Z-10 F500
G1 G45 X-5 Y-4
G3 X0 Y-9 I5 J0
G3 X0 Y-9 I0 J9
G3 X5 Y-4 I0 J5
G47
G1 X0 Y-4
G0 Z1
Z100
M30
(FALL 4)
(DREISCHNEIDER SCHLICHT HSS DIA 9.2)
M6 T1
M3 S1200
G43 H1 D1
G0 X0 Y-3
Z1
G1 Z-10 F500
G1 G45 X0 Y-9
G3 X0 Y-9 I0 J9
G47
G1 X0 Y-3
G0 Z1
Z100
M30
(FALL 5 )
(DREISCHNEIDER SCHLICHT HSS DIA 9.2)
M6 T1
M3 S1200
G43 H1 D1
G0 X0Y0
Z1
G1 Z-10 F500
G1 G45 X-7 Y-2
G3 X0 Y-9 I7 J0
G3 X0 Y-9 I0 J9
G3 X7 Y-2 I0 J7
G47
G1 X0 Y0
G0 Z1
Z100
M30
(FALL 6)
(DREISCHNEIDER SCHLICHT HSS DIA 9.2)
M6 T1
M3 S1200
G43 H1 D1
G0 X0 Y-1
Z1
G1 Z-10 F500
G1 G45 X-8 Y-1
G3 X0 Y-9 I8 J0
G3 X0 Y-9 I0 J9
G3 X8 Y-1 I0 J8
G47
G1 X0 Y-1
G0 Z1
Z100
M30
