Plansenken G75 ( Kreistasche mit Schaftfräser )

Dieser Zyklus ist identisch mit Kreistasche innen schlichten. Es wird immer Gegenlauffräsen
angewendet und Eintauchen ist immer gerade im Zentrum. Anwendung im Lockreisprogramm
oder jedem anderen Bohrprogramm.




         F__         (XY Vorschub)
P150=__         Radius der Senkung
P503=__         O Kompensation aus, 1 Kompensation an

         G75 G98 ⁄ G99 Z__  R__  V__  Q__  F__

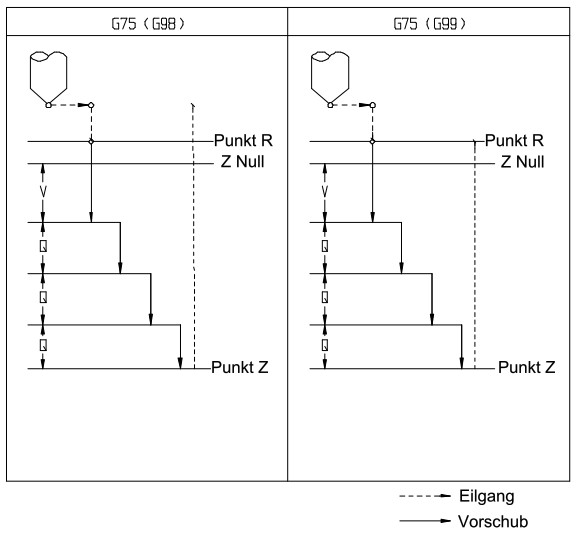

         Ablauf:

  1.    Eilgang auf Punkt R
  2.    Vorschub auf Punkt V
  3.    Fräsen auf Radius  P150
  4.    Vorschub auf  Q oder Z
  5.    Wiederholung Schritt 3-4 bis Z erreicht ist
  6.    Eilgang auf Initial Ebene oder R je nach  G98 ⁄ G99
