Feste Zyklen ( Bohrzyklen )

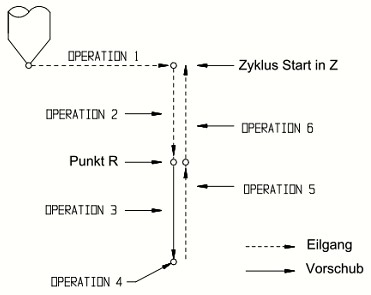

Die festen Bohrzyklen G73 - G78 ⁄ G81-G89 bestehen im Allgemeinen aus einer Sequenz von
6 Operationen:
Operation 1: Positionieren von X und Y
Operation 2: Eilgang zum Rückzugspunkt R
Operation 3: Bearbeitung
Operation 4: Anweisung für den Grund
Operation 5: Rückzug auf den Punkt R
Operation 6: Eilgang auf die Initial - Ebene ( Zyklus Start )
G-Codes:

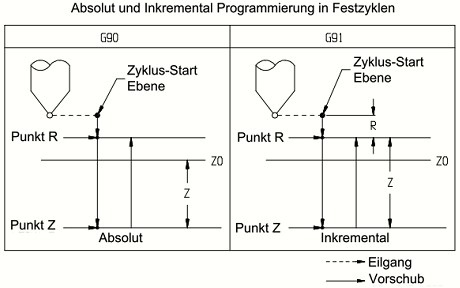

(1) Datenformat G90 Absolut
G91 Inkremental

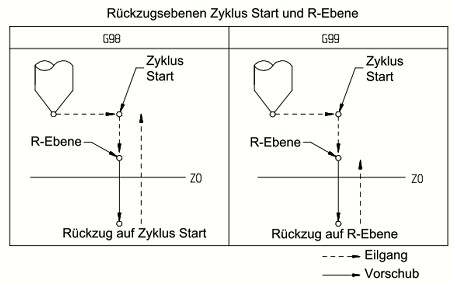

(2) Rückzugsebene G98 Rückzug auf Initial-Ebene ( Zyklus-Start )
G99 Rückzug auf R-Ebene
(3) Zyklus G74 - G89 Festzyklen
Dateneingabe in G90 und G91
Rückzugsebenen G98 und G99
Hinweis:
Die erste Bohrposition X⁄Y kann im Bohrzyklus selbst stehen, muss aber nicht.
Weitere Positionen stehen in den folgenden Blöcken
G81 X20 Y20 R1 Z-3 F100 G99
X-20 Y-20
G80
oder:
G81 R1 Z-3 F100 G99
X20 Y20
X-20 Y-20
G80
Positionen, die vor dem Zyklus stehen, werden nicht bearbeitet
