Hauptprogramm
****** P0109.CNV ******
Satz 0 von 8
Programm Setup
Programm Name [ZEICHNUNG 109 HAUPTP]
Einheiten [Metrisch]
Rohteil
X Min[-1 ] Y Min[-1 ] Z Min[-10 ]
X Max[82 ] Y Max[100 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[ROTIEREN MIT WIEDERHOLUNG ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 8
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[5000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 8
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[0 ]
Y-Achse Y[0 ]
Z-Achse Z[ ]
------------------------------------------
Satz 3 von 8
Programm Aufruf
Programm Name [P1009 ]
Optionen [Wiederholung]
Wiederholungen [1 ]
------------------------------------------
Satz 4 von 8
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[10 ]
Y-Achse Y[45 ]
Z-Achse Z[ ]
------------------------------------------
Satz 5 von 8
Setze Rotations Winkel
Rotation [An]
Rotationswinkel AA[20 ]
Rotationspunkt X[ ]
Y[ ]
Z[ ]
------------------------------------------
Satz 6 von 8
Programm Aufruf
Programm Name [P1009 ]
Optionen [Wiederholung]
Wiederholungen [1 ]
------------------------------------------
Satz 7 von 8
Setze Rotations Winkel
Rotation [Aus]
------------------------------------------
Satz 8 von 8
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------

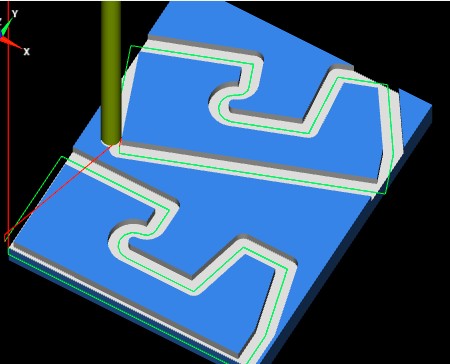

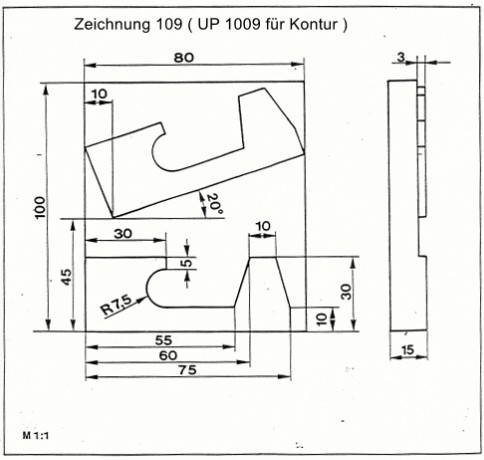

Unterprogramm ( Kontur )
****** P1009.CNV ******
Satz 0 von 14
Programm Setup
Programm Name [UP F. ZEICHNUNG109]
Einheiten [Metrisch]
Rohteil
X Min[ ] Y Min[ ] Z Min[ ]
X Max[ ] Y Max[ ] Z Max[ ]
NPV [---]
Bemerkungen:
[ROTIEREN UND WIEDERHOLEN ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 14
Setze freien Nullpunkt
Achse X[0 ]
Y[0 ]
Z[ ]
------------------------------------------
Satz 2 von 14
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[100 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-3 ]
1te Z Tiefe [-3 ]
Z Inkrement [3 ]
Eintauchpunkt X[0 ] Y[0 ]
Kompensation [Auto Rechts]
Optionen [---]
------------------------------------------
Satz 3 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[75 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 4 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[10 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 5 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[70 ]
Y-Achse Y[30 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 6 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[60 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 7 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[55 ]
Y-Achse Y[10 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 8 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[30 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 9 von 14
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Rechts]
Zentrum [Abs Zentrum]
Radius R[7.5 ]
Zentrum XC[30 ]
YC[17.5 ]
Endpunkt [Absolut]
X[30 ]
Y[25 ]
Z[ ]
Endoption [Verrunden] Radius [.01 ]
------------------------------------------
Satz 10 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[30 ]
Y-Achse Y[30 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 11 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[0 ]
Y-Achse Y[ ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 12 von 14
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[0 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 13 von 14
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 14 von 14
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
