****** P0107.CNV ******
Satz 0 von 13
Programm Setup

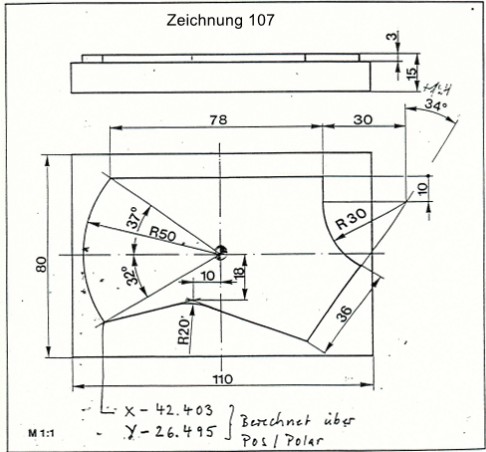

Programm Name [ZEICHNUNG 107 ]
Einheiten [Metrisch]
Rohteil
X Min[-55 ] Y Min[-40 ] Z Min[-10 ]
X Max[55 ] Y Max[40 ] Z Max[0 ]
NPV [---]
Bemerkungen:
[POLAR VERRUNDEN ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 13
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[5000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 13
Eintauchen - Fraeszyklus
Z Eintauchvorschub F[300 ]
Rueckzugspunkt [Abheben]
Abheben auf [1 ]
Endtiefe in Z [-5 ]
1te Z Tiefe [-5 ]
Z Inkrement [5 ]
Eintauchpunkt X[-50 ] Y[-10 ]
Kompensation [Auto Links]
Optionen [Ausraeumen 2]
Anzahl Schnitte [4 ]
Schnittbreite [4 ]
Negative Schnittbreite fuer Schlichtschnitt
------------------------------------------
Satz 3 von 13
Fraesen Geometrie - Linie
Vorschub F[200 ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[0 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 4 von 13
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Rechts]
Zentrum [Abs Zentrum]
Radius R[50 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Polar]
Endwinkel AB[143 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 5 von 13
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[78 ]
Endwinkel AB[0 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 6 von 13
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[10 ]
Endwinkel AB[-90 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 7 von 13
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Links]
Zentrum [Polar]
Radius R[30 ]
Startwinkel AA[180 ]
Endpunkt [Polar]
Endwinkel AB[236 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 8 von 13
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Polar]
Ebene [XY]
Type [Aktuell]
Laenge R[36 ]
Endwinkel AB[236 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 9 von 13
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[-10 ]
Y-Achse Y[-18 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[20 ]
Linie zurueck [Aus]
------------------------------------------
Satz 10 von 13
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[-42.403]
Y-Achse Y[-26.495]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 11 von 13
Fraesen Geometrie - Bogen
Ebene [XY]
Vorschub F[ ]
Richtung [Rechts]
Zentrum [Abs Zentrum]
Radius R[50 ]
Zentrum XC[0 ]
YC[0 ]
Endpunkt [Absolut]
X[-50 ]
Y[0 ]
Z[ ]
Endoption [---]
------------------------------------------
Satz 12 von 13
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 13 von 13
Programm Ende
Spindel aus [Nein]
Kuehlung aus [Nein]
Z auf Ref-Punkt [Nein]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
