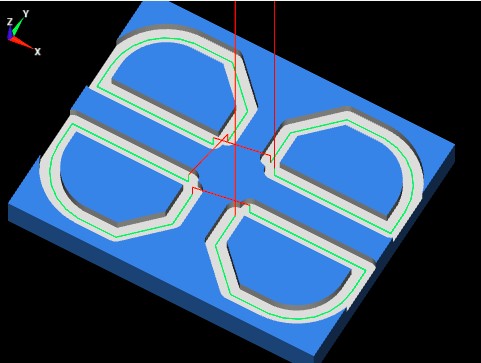

****** P0108.CNV ******
Satz 0 von 21
Programm Setup

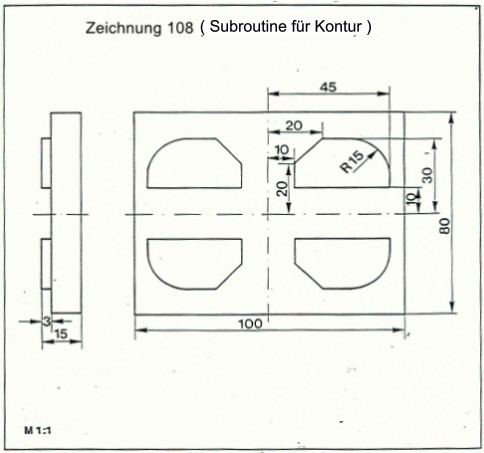

Programm Name [ZEICHNUNG 108 ]
Einheiten [Metrisch]
Rohteil
X Min[-50 ] Y Min[-40 ] Z Min[-10 ]
X Max[50 ] Y Max[40 ] Z Max[ ]
NPV [---]
Bemerkungen:
[SPIEGELN VON KONTUREN ]
[MIT SUBROUTINE ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 21
Werkzeug-Wechsel
WZG [Wechsel]
WZG-Wechsel Position X[ ]
Y[ ]
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHAFT 6 MM ]
Naechstes WZG [ ]
Stop-Befehl [---]
Spindel Drehzahl S[5000 ]
Drehrichtung [Rechts]
Kuehlung [---]
NPV [---]
------------------------------------------
Satz 2 von 21
Gehe zu Subroutine
Subroutine Nummer [1 ]
Optionen [Wiederholung]
Wiederholungen [ ]
------------------------------------------
Satz 3 von 21
Setze Spiegeln
Spiegeln [An]
Spiegel-Achse X[0 ]
Y[ ]
Z[ ]
------------------------------------------
Satz 4 von 21
Gehe zu Subroutine
Subroutine Nummer [1 ]
Optionen [Wiederholung]
Wiederholungen [ ]
------------------------------------------
Satz 5 von 21
Setze Spiegeln
Spiegeln [Aus]
------------------------------------------
Satz 6 von 21
Setze Spiegeln
Spiegeln [An]
Spiegel-Achse X[0 ]
Y[0 ]
Z[ ]
------------------------------------------
Satz 7 von 21
Gehe zu Subroutine
Subroutine Nummer [1 ]
Optionen [Wiederholung]
Wiederholungen [ ]
------------------------------------------
Satz 8 von 21
Setze Spiegeln
Spiegeln [Aus]
------------------------------------------
Satz 9 von 21
Setze Spiegeln
Spiegeln [An]
Spiegel-Achse X[ ]
Y[0 ]
Z[ ]
------------------------------------------
Satz 10 von 21
Gehe zu Subroutine
Subroutine Nummer [1 ]
Optionen [Wiederholung]
Wiederholungen [ ]
------------------------------------------
Satz 11 von 21
Setze Spiegeln
Spiegeln [Aus]
------------------------------------------
Satz 12 von 21
Start Subroutine
Subroutine Nummer [1 ]
------------------------------------------
Satz 13 von 21
WZG Eintauchen - Start Fraeszyklus Kontur
Z Vorschub F[500 ] XY Vorschub F[500 ]
Rueckzugspunkt [Abheben R]
Abhebeposition [1 ] 1te Tiefe in Z [-3 ]
Endtiefe in Z [-3 ] Z Inkrement [3 ]
Eintauchpunkt X[10 ] Y[10 ]
----------------------------------------------------------------
Ausraeum Optionen [---]
----------------------------------------------------------------
Wand Option (nur m. Kompensation)[---]
----------------------------------------------------------------
Kompensation [Auto rechts]
------------------------------------------
Satz 14 von 21
Fraesen Geometrie - Linie
Vorschub F[500 ]
Koordinaten [Kartesisch]
X-Achse X[45 ]
Y-Achse Y[10 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 15 von 21
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[30 ]
Z-Achse Z[ ]
Ende [Verrunden] Radius[15 ]
Linie zurueck [Aus]
------------------------------------------
Satz 16 von 21
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[20 ]
Y-Achse Y[30 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 17 von 21
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[10 ]
Y-Achse Y[20 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 18 von 21
Fraesen Geometrie - Linie
Vorschub F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ]
Y-Achse Y[10 ]
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 19 von 21
WZG Rueckzug
Ende Fraeszyklus
Punkt an Teil nach Rueckzug
[Auto]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
Rufe Insel #[ ] Rufe Insel #[ ]
------------------------------------------
Satz 20 von 21
Ende Subroutine
------------------------------------------
Satz 21 von 21
Programm Ende
Spindel aus [Ja]
Kuehlung aus [Ja]
Z auf Ref-Punkt [Ja]
X Position (Rel zu Ref) [ ]
Y Position (Rel zu Ref) [ ]
Antriebe aus [Nein]
------------------------------------------
