Rückzugs-Position G98 ⁄ G99
Diese G-Codes werden für die festen Arbeitszyklen und die Auto-Routinen verwendet.
Ein G98 bringt die Z Achse auf die Position zurück auf der sie sich vor Aktivierung des
Zyklus befand.
Der Befehl G99 bringt die Achse auf die aktuelle Rückzugs-Position R zurück
Programmbeispiel
| G98 X1 Y1 Z1 G81 X5 Y-4 Z-1.3 R.2 F10 X2 Y3 G99 X3 Y-1 G80 |
X5 Y-4 dann Z.2 dann Z-1.3 dann Z1 X2 Y3 dann Z.2 dann Z-1.3 dann Z1 X3 Y-1 dann Z.2 dann Z-1.3 dann Z.2 Abwahl Zyklus |

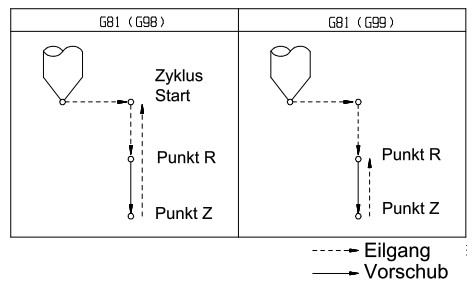

Grafisches Beispiel im Bohrzyklus G81
