Dialogprogrammierung
Dieser Abschnitt enhält Diagramme der Dialog-Eingabefenster und die entsprechenden Erklärungen
dazu. Es werden nicht alle möglichen Kombinationen der Eingabefenster dargestellt und erklärt, da
die meisten Fenstereingaben selbsterklärend sind und keiner weiteren Beschreibung bedürfen.
Felder mit erforderlichen Eingaben sind roter Schrift markiert und wechseln nach einer Eingabe in
schwarz.
Dialogprogramme werden immer mit der Erweiterung *.CNV abgespeichert
Zu jedem Dialogprogramm gehört eine Textprogramm, das den verarbeitbaren Code enthält.
Das verarbeitbare CNC-Textprogramm wird aus dem Dialogprogramm erstellt.
Änderungen in einem Dialog-Programm erstellen automatisch ein neues Textprogramm, das die
entsprechenden Änderungen enthält.
Das Textprogramm kann angezeigt und geändert werden.
Hinweis: Diese Änderungen werden nicht in das Dialogprogramm zurückgeführt.
Werden nach einer Änderung im Textprogramm Änderungen in dem dazugehörigen Dialog-
Programm vorgenommen, wird das Programm neu erstellt und Ihre zuvor vorgenommenen
Änderungen am Text- programm durch das Neu-Posten überschrieben.
Wählen Sie F8 Programm - F2 Dialog - F2 Neu, geben Sie eine Programmnummer oder einen

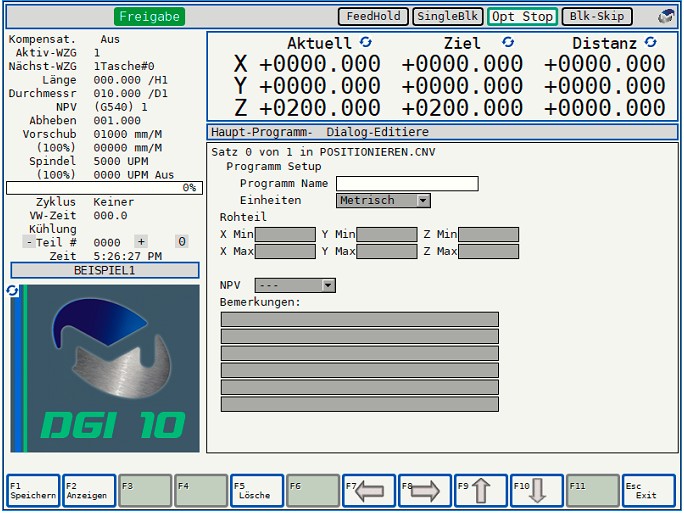

Namen ein und bestätigen Sie mit Enter. Das Programm Setup-Fenster öffnet sich.
Dieses Fenster erscheint am Anfang eines jeden neuen Programmes.
